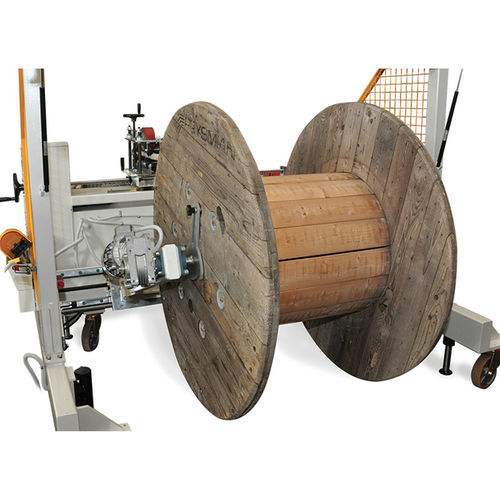

Machine de bobinage de câbles RRM 1600Q30

manuelleavec métreusemobile

Description
Machines bobineuses équipées de bras de serrage mobiles avec levage, conçues pour assurer une manutention sûre et efficace des câbles et bobines de grande dimension. La structure compacte mais robuste garantit un enroulement précis et stable, tandis que les bras de serrage mobiles facilitent les opérations de chargement et déchargement.

Fiche technique
Modèle : RRM 1600Q30
Code : 0900.1600Q30
Dimensions mm : 2380 x 1640 x 2470
Poids kg : 840

Bobine
Diamètre des cônes de serrage mm : 80
Diamètre max de la bobine mm : 1600
Largeur bobine min mm : 500
Largeur bobine max mm : 1150
Capacité max kg : 3000
Levage : Électro-hydraulique

Entraînement
Vitesse : 0–70 tr/min
Tension : 380 V
Puissance : 3 kW
Serrage : Électrique
Habillage : Manuel
Compteur : Supermetal cod. 0120
Câble min mm : 3
Câble max mm : 60

Caractéristiques de la bobineuse

• Bras mobiles de serrage des bobines équipés de plaques pour le traction des bobines, commandés électriquement depuis la cabine de commande ;
• Levage des bobines via pompe électro-hydraulique commandée depuis la cabine de commande ;
• Protections conformes aux normes CE ;
• Chariot équipé de 4 roues dont 2 pivotantes avec frein.

Caractéristiques du compteur

• Compteur pour câbles ronds de diamètre 3 à 60 mm (marge d'erreur +1–2%) ;
• Roue métrique recouverte de caoutchouc pour une meilleure adhérence et mesure ;
• Compteur mécanique avec remise à zéro manuelle ;
• Habillage manuel du câble par guides et patins ;
• Poignée de guidage pour l'habillage située côté opérateur, conforme aux normes de sécurité.

Caractéristiques électriques

• Alimentation 380 V – 50 Hz ;
• Variation de vitesse par onduleur et potentiomètre de 0 à 70 tr/min ;
• Motoréducteur 3 kW ;
• Panneau de commande avec boutons et voyants ;
• Poignée multifonction pour l'habillage avec bouton de marche et potentiomètre RPM.

Spécifications techniques

• Modèle : RRM 1600Q30
• Code : 0900.1600Q30
• Dimensions (mm) : 2380 x 1640 x 2470
• Poids : 840 kg
• Diamètre cônes de serrage : 80 mm
• Bobines : diamètre max 1600 mm ; largeur min 500 mm, max 1150 mm ; capacité max 3000 kg
• Levage : électro-hydraulique
• Vitesse : 0 ÷ 70 tr/min
• Alimentation : 380 V – 50 Hz
• Puissance moteur : 3 kW
• Serrage : électrique
• Compteur : Supermetal cod. 0120 (pour câbles 3 ÷ 60 mm)
