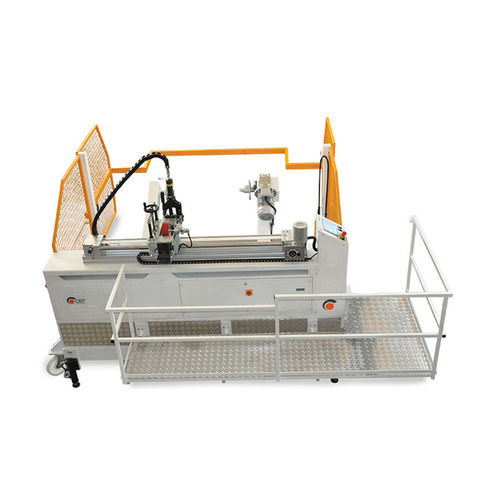

Machine de bobinage de câbles RRM 2200Q40

motoriséeà moteur électriquepour usage intensif

Description
Machines d'enroulement lourdes conçues pour l'enroulement et la mesure de câbles de forte section. Construction renforcée et bras de serrage mobiles à haute capacité assurent une stabilité maximale lors des opérations lourdes, garantissant productivité et sécurité de l'opérateur.

Fiche technique
Modèle : RRM 2200Q40
Codes : 0900.2200Q40
Dimensions mm : 3350x2031x2178
Poids Kg : 1550

Bobine
Diamètre cônes de serrage mm : 80
Bobines – diamètre maximum mm : 2200
Bobines – largeur minimum mm : 500
Bobines – largeur maximum mm : 1450
Bobines – charge maximale kg : 4000
Levage : électro‑hydraulique

Entraînement
Vitesse : 0–56 tr/min
Tension : 380 V
Puissance : 3 kW
Serrage : électrique
Stratification : manuelle
Mesureur : Specialone cod. 0121
Câble min. mm : 3
Câble max. mm : 120

Caractéristiques de la bobineuse :

• Bras de serrage bobine mobiles équipés de plaques pour le traction des bobines, commandés électriquement depuis la télécommande
• Levage de la bobine par pompe électro‑hydraulique commandée depuis la télécommande
• Protections conformes aux normes CE
• Chariot équipé de 4 roues, dont 2 pivotantes
• 4 vérins électro‑hydrauliques pour stabiliser la machine au sol

Caractéristiques du mesureur :

• Mesureur pour câbles ronds de diamètre 3 à 120 mm (marge d'erreur +1–2%)
• Roue métrique revêtue de caoutchouc pour meilleure adhérence et précision de la mesure
• Compteur mécanique à remise à zéro manuelle
• Stratification manuelle du câble à l'aide de guides et patins
• Volant de stratification côté machine pour l'opérateur, conforme aux règles de sécurité

Caractéristiques électriques :

• Alimentation 380 V – 50 Hz
• Variation de vitesse par onduleur et potentiomètre de 0 à 56 tr/min
• Motoréducteur 3 kW
• Panneau de commande avec boutons et voyants
• Compteur digital pour présélection de la longueur et arrêt automatique

Caractéristiques / spécifications techniques

• Modèle : RRM 2200Q40
• Code : 0900.2200Q40
• Dimensions : 3350 x 2031 x 2178 mm
• Poids : 1550 Kg
• Diamètre cônes de serrage : 80 mm
• Diamètre bobine max : 2200 mm
• Largeur bobine min/max : 500 / 1450 mm
• Charge maximale bobine : 4000 kg
• Levage : électro‑hydraulique
• Vitesse : 0–56 tr/min
• Alimentation : 380 V – 50 Hz
• Puissance moteur : 3 kW
• Serrage : électrique
• Stratification : manuelle (avec guides et patins)
• Mesureur : Specialone cod. 0121 (pour câbles 3–120 mm, précision +1–2%)
• Plage diamètre câble : 3–120 mm
