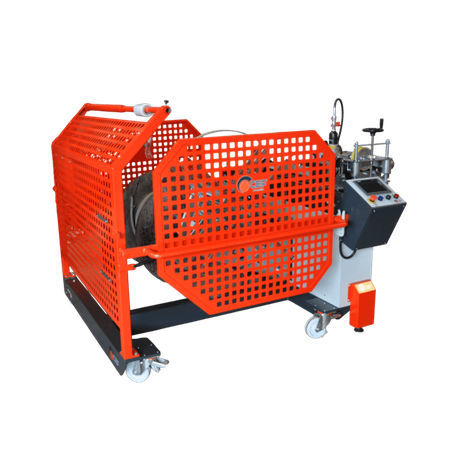

Bobineuse pour fils WIRE 1200Q13

de câblesde bobinemanuelle

Description
Une seule machine pour produire des matasses et des bobines. Sa polyvalence permet de traiter une large gamme de câbles, cordages et tubages. La machine permet à un seul opérateur de réaliser les opérations de mesure et de gestion quotidiennes d’un magasin de câbles.

Fiche technique
Modèle : WIRE 1200Q13
Codes : 0800.1200Q13
Dimensions mm : 2100x1515x2100
Poids Kg : 560

Bobine
Diamètre arbre d’enroulement mm : 76
Bobines – diamètre maximum mm : 1250
Bobines – largeur minimum mm : 400
Bobines – largeur maximum mm : 750
Bobines – capacité max kg : 1300
Levage : Manuel

Entraînement
Vitesse RPM : 0/70
Tension : 220 V
Puissance : 1,1 kW
Mesureur : Supermetal cod. 0120
Superposition : Manuelle
Diamètre câble minimum mm : 3
Diamètre câble maximum mm : 60

Caractéristiques du tableau de commande

• Alimentation 220 V – 50 Hz (380V avec superposition automatique)
• Variation de vitesse par onduleur et potentiomètre de 0 à 70 tr/min
• Motoréducteur 1,1 kW
• Panneau de contrôle avec boutons et voyants
• Double poignée multifonction (côté matasse et côté bobine) pour la stratification, bouton de marche et potentiomètre RPM

Enrouleur matassateur
Modèles compatibles : WIRE 1001Q7 – WIRE 1200Q9 – WIRE 1200Q13 (même enrouleur)
Capacité Kg : 150
Diamètre roue mm : 960
Diamètre noyau minimum mm : 325
Diamètre noyau maximum mm : 500
Largeur noyau minimum mm : 120
Largeur noyau maximum mm : 245

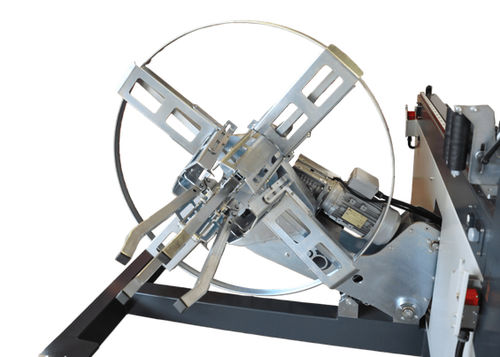

Caractéristiques enrouleur matassatore rapide

• Enrouleur matassateur intégré à la machine
• Enrouleur à leviers rétractables pour un retrait rapide de la matasse
• Noyau cylindrique en enroulement et conique en extraction pour faciliter l’extraction de la matasse
• Arbre avec cônes pour bobines de petite taille (arbre diamètre 30 mm pour petites bobines avec cônes en acier)

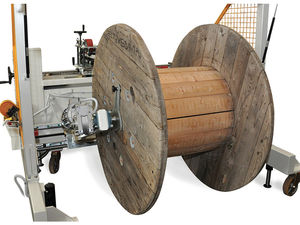

Caractéristiques de la bobineuse

• Arbre en acier avec cônes
• Cône de blocage de la bobine avec poignée pour serrage rapide
• Chargement de la bobine par insertion de l’arbre dans le trou de la bobine en déplaçant la machine
• Levage de la bobine avec pompe hydraulique manuelle
• Chariot équipé de 4 roues, dont 2 pivotantes avec frein
• Protections et carters conformes aux normes CE

Caractéristiques du mesureur

• Mesureur pour câbles ronds de diamètre 3 à 60 mm (marge d’erreur +1–2 %)
• Roue métrique recouverte de caoutchouc pour meilleure adhérence et précision de mesure
• Compteur mécanique avec remise à zéro manuelle
• Stratification manuelle du câble à l’aide de guides et patins
• Poignée de stratification pour opérateur positionnée sur les côtés de la machine, conformément aux règles de sécurité
• Sur les modèles WIRE 1200Q9 et WIRE 1200Q13, le mesureur Supermetal cod. 120 est intégré pour diamètres 3 à 60 mm

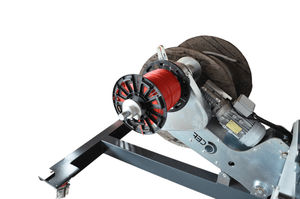

Petite bobine
Arbre mm : 30
Bobines – diamètre maximum mm : 600
Largeur max. mm : 400
Poids max. Kg : 150

Options
COD. 5314 – STRATIFICATEUR AUTOMATIQUE TOUCH 4” : automatise la stratification du câble, arrêt à la longueur et fonctions via écran tactile Siemens 4”
COD. 5312 – STRATIFICATEUR AUTOMATIQUE TOUCH 7” : automatise la stratification du câble, arrêt à la longueur et fonctions via écran tactile Siemens 7”
COD. 5317 – KIT D’ASSISTANCE À DISTANCE : kit pour assistance sur fonctions du programme et erreurs électriques
COD. 6315 – CYLINDRES POUR STATIONNEMENT MACHINE : n.2 cylindres pour stabiliser la machine au sol
COD. 6311 – UNITE ELECTRO-HYDRAULIQUE POUR LEVAGE DE BOBINE
COD. 6311-S85 – CISAILLE ELECTRO-HYDRAULIQUE : pour coupe de câbles jusqu’à 60 mm de diamètre
COD. 0158 – KIT BOÎTE À OUTILS ET PORTE-COLLIERS
COD. 0159 – KIT EXTENSIBLE
COD. 0162 – PAIRE DE CÔNES POUR PETITES BOBINES (pour arbre Ø 30 mm, bobinettes jusqu’à Ø 600 mm)
COD. 0160 – ÉCARTEURS POUR ENROULEUR : n.4 écarteurs pour obtenir matasses de diamètre interne Ø 500 mm
COD. 5M13 – TRAÎNEUR DE MACHINES LINDE : pour faciliter le déplacement de la machine, sur batterie

Caractéristiques / spécifications techniques

• Modèle : WIRE 1200Q13
• Codes : 0800.1200Q13
• Dimensions mm : 2100x1515x2100
• Poids : 560 Kg
• Tension standard : 220 V (50 Hz) - 380V possible avec stratification automatique
• Puissance motoréducteur : 1,1 kW
• Vitesse : 0–70 RPM (variation via onduleur et potentiomètre)
• Diamètre arbre d’enroulement : 76 mm
• Bobines Ø max : 1250 mm ; largeur 400–750 mm ; capacité max 1300 Kg
• Mesureur intégré : Supermetal (cod. 0120 / cod. 120) pour diamètres 3–60 mm
• Câble traitable : diamètre 3–60 mm
• Levage de bobine : manuel (unité électro-hydraulique en option)
• Chariot avec roues (2 pivotantes avec frein)
• Sécurité : protections conformes aux normes CE
