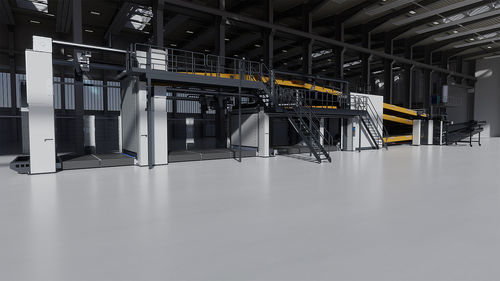

Empileur / dépileur de flans

de cartescontrôlé par PLCentièrement automatique

Présentation
Le Stacker AS-M de BHS Corrugated est un système d'empilage dédié au carton ondulé, conçu pour obtenir des piles plates et parfaitement alignées avec des temps de cycle courts. Il est adapté à la gestion d'ordres courts et de piles à croissance rapide.

Qualité de l'empilage

• Disponible en configurations Simplex (une chambre d'empilage), Duplex (deux chambres) ou Triplex (trois chambres) ; les dimensions des chambres sont adaptées aux besoins du client.
• Des bandes à vide contrôlables par sections dans la station de freinage par brosse permettent d'ajuster le vide selon la qualité du papier, avantageux pour les faibles grammages et les petits formats.
• Un réglage automatique et variable de la hauteur de chute optimise le positionnement des feuilles et la formation des piles.
• Des sections de bandes de transport géométriquement optimisées maintiennent les feuilles en contact avec les bandes aussi longtemps que nécessaire pour une arrivée précise dans la chambre d'empilage.

Configurations

• Proposé en Upstacker, Downstacker ou en solution combinée Up/Down pour s'adapter à l'agencement de ligne.
• Temps de cycle typique pour l'Upstacker : env. 12 s jusqu'à la hauteur de pile complète ; pour de faibles hauteurs d'empilage (par ex. 500 mm) le cycle peut descendre à 8,5 s.
• Les systèmes de contrôle et d'automatisation permettent la production simultanée de plusieurs ordres sur un même niveau et le multi‑empilage (combinaison de plusieurs ordres dans une même pile).
• Le nombre de chambres d'empilage n'augmente pas les besoins en personnel ; la machine ne nécessite pas de surveillance par plusieurs opérateurs.

Expulsion et empilage

• Solutions intégrées pour l'expulsion des feuilles de déchets issues du coupeur, via des bandes d'évacuation capables d'expulser plus de trois feuilles à des vitesses allant jusqu'à 400 m/min.
• La gamme inclut un modèle dédié pour la production de panneaux sans bordure (Stacker AS-F) pour les processus continus.

Sécurité machine

• Conçu et fabriqué conformément à des normes et réglementations strictes afin d'assurer la protection des opérateurs et la conformité réglementaire.

Modèles / Variantes

• Stacker AS-M (modèle standard décrit ici)
• Stacker AS-F (version pour production de panneaux sans bordure)

Caractéristiques / Spécifications techniques

• Gamme : Stacker AS-M ; Stacker AS-F (version endless-board)
• Chambres d'empilage : Simplex / Duplex / Triplex (dimensions modulées selon les exigences client)
• Temps de cycle Upstacker : env. 12 s jusqu'à hauteur de pile complète
• Temps de cycle pour petite hauteur d'empilage (500 mm) : env. 8,5 s
• Capacité d'évacuation des déchets : jusqu'à 400 m/min (peut expulser >3 feuilles)
• Équipements : bandes à vide contrôlables par sections, réglage automatique de la hauteur de chute, sections de transport géométriquement optimisées
• Directions d'empilage disponibles : Upstacker, Downstacker, combinaisons Up/Down
• Fonctionnalités : multi‑empilage, production simultanée de plusieurs ordres sur un niveau, intégration à des systèmes d'automatisation et de contrôle avancés
