Machine de découpe à couteau iCMC

pour papierde plaquesavec logiciel de commande

Présentation

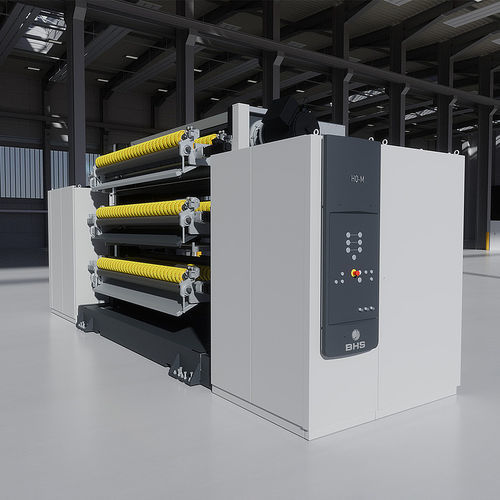

La Cutoff HQ de BHS Corrugated est une coupeuse transversale haute précision conçue pour la production industrielle de carton ondulé à grande vitesse. Des barres de couteaux légères en fibre de carbone, entraînées directement, offrent des courbes de vitesse leaders sur le marché, permettant de couper avec précision des feuilles très courtes tout en limitant l'influence du poids du carton. La Cutoff HQ peut couper des feuilles jusqu'à 1800 g/m² à pleine vitesse.

Largeur de travail
La largeur de travail est configurable jusqu'à 3 350 mm. L'augmentation de la largeur de travail n'affecte pas négativement les courbes de vitesse, la précision de coupe ni la qualité du coupe. En option, la Cutoff HQ peut être configurée pour évacuer les déchets de production à la pleine vitesse de fonctionnement, jusqu'à 400 m/min.

Intégration
La conception compacte de la Cutoff HQ permet une intégration rapide et simple dans les onduleuses et lignes de production existantes, en minimisant l'espace d'installation et les modifications de ligne nécessaires.

Sécurité machine
La Cutoff HQ est conçue et fabriquée conformément à des normes de sécurité élevées et à des exigences réglementaires strictes afin d'assurer la sécurité des opérateurs et la fiabilité de fonctionnement en environnement industriel.

intelligent Cut-to-Mark Control (iCMC)
Des codes QR sur la Cutoff HQ servent à déclencher le signal de coupe et permettent un contrôle en boucle fermée. Des systèmes de caméras, positionnés sur plusieurs niveaux en amont et en aval, réalisent une reconnaissance d'image d'impression sans interruption de la préimpression. Le système déclenche automatiquement la coupe HQ en fonction des informations du code QR, éliminant la nécessité de calibrer la marque de repère et réduisant les déchets de démarrage ainsi que l'intervention de l'opérateur. La régulation en boucle fermée effectue un réajustement en temps réel à partir des écarts détectés par le système de caméras, augmentant la correction du coupe par feuille et réduisant davantage les déchets de mise en route.

Caractéristiques / Spécifications techniques

• Barres de couteaux en fibre de carbone, entraînement direct, très légères pour des courbes de vitesse performantes
• Coupe précise de feuilles ondulées très courtes à très grande vitesse
• Influence minimale du poids du carton sur la performance de coupe
• Capable de couper des feuilles jusqu'à 1800 g/m² à pleine vitesse
• Largeur de travail : configurable jusqu'à 3 350 mm
• Évacuation optionnelle des déchets de production à pleine vitesse, jusqu'à 400 m/min
• Conception compacte pour une intégration rapide dans les onduleuses existantes
• iCMC : codes QR et systèmes de caméras pour déclenchement automatique et correction en boucle fermée en temps réel
• Conception et fabrication conformes à des normes élevées de sécurité machine
