Système de collage

Présentation

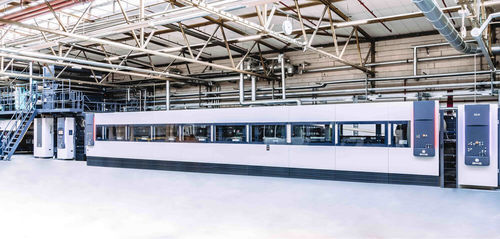

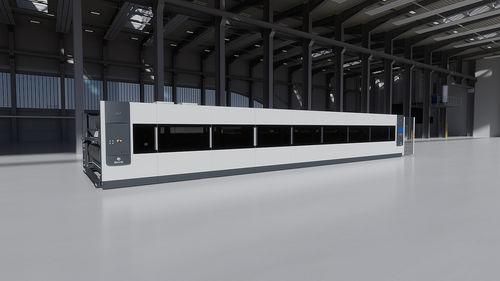

Le Double Facer de BHS Corrugated assure le collage, le séchage et le transport de la bande de carton ondulé, de la micro-cannelure jusqu'au carton triple lourd. Il est conçu pour maintenir des vitesses de ligne élevées tout en garantissant la qualité de la bande pour différentes qualités de carton.

Système de chargement Platerol
Le système de chargement Platerol combine les principes des rouleaux et des semelles de pression pour optimiser le transfert de chaleur et la jonction des bandes. Il règle pression de ligne et pression de surface pour éviter les pertes de calibre sur les largeurs étroites. Le système est entièrement automatisé et pilotable depuis la console principale ou la station locale.

• Association rouleau/semelle pour un transfert thermique optimisé
• Pressions de ligne et de surface réglables pour préserver le calibre
• Réduction des rebut lors de changements rapides de qualité
• Automatisation complète; piloter depuis console ou station locale

Caractéristiques techniques
Le Machine Control Center (MCC) est l'interface opérateur et le superviseur système, centralisant l'état machine, les diagnostics et la gestion des paramètres. Le MCC permet de tester, modifier et sauvegarder les réglages et inclut un programme de nettoyage intégré. Une bande spéciale augmente la résistance à l'usure, améliore le séchage et assure la planéité du carton.

• MCC avec compteur d'heures, alertes de maintenance et diagnostics complexes
• Programme de nettoyage intégré
• Bande renforcée : meilleure résistance à l'usure, séchage amélioré, planéité constante

Semelles de pression et plaques chauffantes
La pression de surface homogène générée par les semelles de pression assure un transfert thermique efficace entre les plaques chauffantes et le carton ondulé et évite l'écrasement de la bande sur la largeur. Les plaques sont montées sur une base stable pour conserver leur planéité en toutes conditions et pour réagir rapidement aux changements de production. De larges portes frontales et un système de chargement réglable en hauteur facilitent le nettoyage et la maintenance.

• Pression de surface uniforme pour un transfert thermique efficace
• Montage sur base stable pour une planéité constante des plaques
• Réaction rapide aux variations de production; réduction des déchets
• Grandes portes frontales et chargement réglable pour un nettoyage facilité

DualBoost
DualBoost est un module d'entrée qui augmente la vitesse de production et accélère le retour sur investissement en combinant le chauffage du liner inférieur et l'humidification vapeur de la bande supérieure. Les deux fonctions sont contrôlables séparément selon la vitesse et la qualité du carton. La vapeur est appliquée dans le sens de la marche pour conditionner papier et amidon aux pointes des cannelures avant collage, améliorant l'énergie interne et réduisant le risque de dessèchement. L'unité de pulvérisation est conçue pour un entretien réduit.

• Combine chauffage du liner et humidification vapeur pour optimiser l'encollage
• Fonctions indépendantes selon vitesse et qualité
• Vapeur dirigée dans le sens de la marche; buses conçues pour faible maintenance
• Bénéfices rapportés : gain d'adhésion jusqu'à ~10%; augmentations typiques de vitesse jusqu'à +30 m/min (double paroi) et jusqu'à +20 m/min (triple paroi)

Sécurité machine
Le Double Facer est conçu pour répondre aux normes et réglementations applicables en matière de sécurité. Les fonctions de sécurité et la conception de la machine visent la protection des opérateurs et une exploitation sûre.

Spécifications techniques

• Type de produit : Double Facer (adapté de la micro-cannelure au carton triple lourd)
• Système de chargement : Platerol (rouleaux + semelles de pression), entièrement automatisé
• Module DualBoost : chauffage du liner + humidification vapeur, contrôle indépendant, unité de pulvérisation faible maintenance
• MCC : surveillance système, compteur d'heures, maintenance, diagnostics, gestion des réglages, programme de nettoyage intégré
• Bande : résistance à l'usure renforcée, séchage amélioré, assure la planéité
• Plaques chauffantes : montage sur base stable, réaction rapide aux changements de production, grandes portes frontales et chargement réglable pour nettoyage
• Résultats DualBoost rapportés : ~+10% d'adhérence; gain de vitesse jusqu'à +30 m/min (double paroi), jusqu'à +20 m/min (triple paroi)
