Passerelle piétonne

Présentation

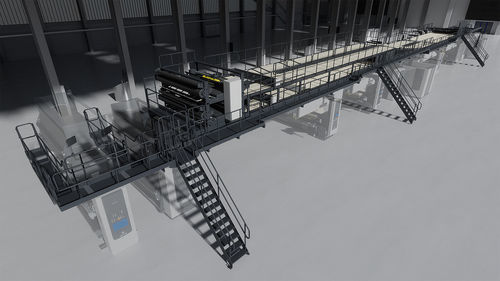

Le Bridge dirige les longueurs de carton ondulé simple face vers le Bridge Guide puis vers le Bridge Brake. Configurable pour carton ondulé simple, double et triple cannelure. Le système de dosage Webtrol, intégré au Bridge Guide, permet de détecter et de piloter la position de la bande simple face en bout de bridge.

Fonctions principales

• Système de dosage Webtrol pour un positionnement précis vers le centre de la corrueuse ou vers la bande extérieure
• Tambour de frein réglable assurant une tension de bande précise et constante pour un chauffage, une application de colle et un collage optimaux
• Résistance de frein réglable pneumatiquement via une station de brossage équipée de brosses à faible usure
• Adapté aux carton ondulé simple, double et triple cannelure

Dynamique de contrôle
Conçu pour des vitesses de production élevées (jusqu'à 450 m/min). La fonction de tampon intégrée garantit des vitesses de bande constantes. Une unité d'entraînement et de tension performante assure un transport sécurisé de la bande ; le cœur de la station d'entraînement est un moteur à vitesse contrôlée (variation de fréquence) accouplé au Single Facer.

Fonctionnement
Design facilitant la maintenance et l'utilisation, avec une console de commande dotée d'un écran tactile intégré ou en version autonome. Surveillance des processus de production et diagnostics rapides. Le Zero Defect System (ZDS) émet des alertes précoces en cas d'écarts pour réduire les déchets et accélérer la localisation des pannes.

Sécurité machine
Construit conformément aux exigences de sécurité internationales strictes. De nombreux éléments sont partiellement préinstallés et livrés en modules pour un assemblage rapide sur site.

Caractéristiques / spécifications techniques

• Application : guidage et freinage de la bande simple face avant l'application de colle/le collage
• Types de carton pris en charge : simple, double et triple cannelure
• Système de positionnement : Webtrol intégré au Bridge Guide
• Frein : tambour de frein réglable avec commande pneumatique via station de brossage (brosses à faible usure)
• Vitesse maximale de conception : jusqu'à 450 m/min
• Entraînement : moteur à vitesse contrôlée (variation de fréquence) accouplé au Single Facer
• Fonctions : fonction tampon, évacuation manuelle des déchets sur le Bridge, système de tension haute performance
• Contrôle et diagnostic : écran tactile intégré ou autonome ; Zero Defect System (ZDS)
• Livraison et installation : éléments partiellement préinstallés ; livraison modulaire pour un assemblage rapide
