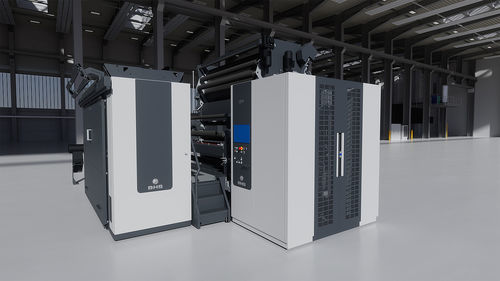

Onduleuse simple face Modul Facer® MF-A

Aperçu
Les Single Facers de BHS Corrugated produisent des profils d'ondulation pour une large gamme de grammages et des largeurs de travail jusqu'à 3 350 mm. Fortes de plus de 2 000 unités livrées, ces machines couvrent des concepts modulaires et à cassette et atteignent, selon le modèle et la configuration, des vitesses de production pouvant aller jusqu'à environ 500 m/min.

Modèles disponibles

• Modul Facer® MF (MF-A) : modules de rouleaux ondulateurs interchangeables pour une grande flexibilité ; modules pivotants ou relevables, rouleaux précchauffés, modules RFID stockant paramètres et données de production ; changements de flûtes automatiques avec arrêts d'environ 3 minutes ; performances jusqu'à ~480 m/min.
• Cassette Facer CF (CF-A) : combinaison de technologie à bande et concept cassette pour une meilleure imprimabilité et le traitement des grammages légers ; convoyeur à bande incliné, alimentation motorisée des cassettes côté entraînement ou opérateur, application de colle SoftTouch ; conception compacte et maintenance facilitée ; configuration heavy-duty disponible.
• Econo Facer EF (EF-P) : conçu pour lignes à haute vitesse (p. ex. largeur 110"), vitesses de production jusqu'à ~427 m/min (~1 400 ft/min) selon configuration ; moteur torque refroidi par eau pour une traction accrue, cylindre de chauffage PH 900 avec hot plate augmentant la capacité de chauffe, encombrement réduit, FaceAligner en option.
• Quick Facer QF (QF-P) : conception robuste fondée sur les principes Modul Facer® ; système de vide intégré pour une position stable des bandes, transfert de colle SoftTouch, changements de cassettes possibles en ~10 minutes (charriot manuel ou motorisé) ; adapté à des vitesses jusqu'à ~350 m/min ; livré prêt à l'installation.

Application de colle et technologie d'ondulation
Tous les Single Facers utilisent le concept d'application de colle breveté SoftTouch, assurant un contact direct et permanent avec le rouleau ondulateur sur toute la largeur de travail pour optimiser la distribution de colle, réduire la consommation et diminuer les déchets. Certains modèles intègrent des technologies de vide et de bande pour assurer une formation de flûte stable et une meilleure imprimabilité.

Installation, mise en service et maintenance
De nombreux modèles sont conçus pour une installation au niveau du sol avec des exigences de fondation réduites ; le Modul Facer® MF propose des modules préfabriqués et des armoires de commande sur machine pour accélérer montage et mise en service. Des services de maintenance préventive, formations opérateur et interventions rapides sur site sont proposés pour maximiser la disponibilité et réduire les coûts de cycle de vie.

Applications et marchés
Les configurations couvrent un large éventail de besoins : concept cassette ou modulaire, rouleaux presseurs ou systèmes à bande, fonctionnement en pression positive ou négative. Les solutions à cassette ciblent des marchés exigeant une meilleure imprimabilité et la gestion de grammages légers (p. ex. Europe, Amérique du Nord, Moyen-Orient).

Caractéristiques techniques

• Fabricant : BHS Corrugated
• Dénomination : Single Facer (série)
• Largeur de travail : jusqu'à 3 350 mm
• Grammages compatibles : large plage du léger au lourd
• Vitesse représentative : jusqu'à env. 500 m/min (selon modèle)
• Modul Facer® MF-A : jusqu'à ~480 m/min ; changements de flûtes automatiques en ~3 min ; modules de rouleaux avec RFID
• Cassette Facer CF-A : technologie à bande, application SoftTouch, alimentation motorisée des cassettes
• Econo Facer EF-P : conçu pour 110" ; vitesses jusqu'à ~427 m/min (~1 400 ft/min) ; cylindre PH 900 + hot plate (+~70% capacité de chauffe)
• Quick Facer QF-P : système de vide intégré, changement cassette en ~10 minutes, conçu pour ~350 m/min
• Application de colle : concept breveté SoftTouch pour usage optimisé et réduction des déchets
• Options : vide, technologie à bande, RFID, FaceAligner, automatisation et visualisation par panneaux tactiles
• Installation : montage au sol possible, travaux de fondation réduits
• Service : maintenance préventive, formation et assistance terrain disponibles
