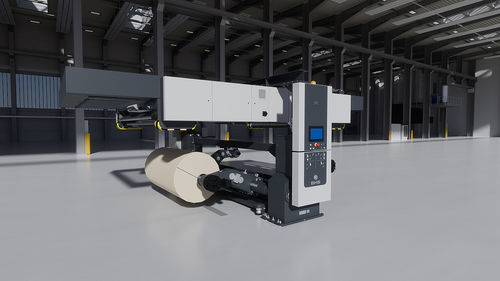

Dérouleur de papier RS-A

entièrement automatiqueautomatiqueavec axe

Présentation
Le dérouleur RS-A de BHS Corrugated est un dispositif d'alimentation en papier destiné aux onduloteuses nécessitant des changements de bobines rapides, un alignement précis des bandes et des vitesses élevées. Sa construction robuste et la mise en position parallèle de grande précision des bobines contribuent à limiter les pertes de vitesse lors de changements fréquents.

Combinaison de deux machines
Le dérouleur et le splicer de BHS Corrugated fonctionnent en complément pour permettre un empalmage rapide et continu et réduire les temps d'arrêt.

Fonctionnement super doux

• Déroulement sans plis : La guidage à queue d'aronde sans jeu entre les bras de support et l'arbre assure un réglage précis des bras et évite la formation de plis lors du déroulement.
• Des vérins hydrauliques soulèvent les bobines avec précision et répétabilité.
• Des cônes d'expansion mécaniques assurent la fixation sécurisée des manchons.
• Des freins à disque ventilés garantissent un freinage constant et une tension de bande stable sur toutes les plages de vitesse.

Chargement des bobines et alignement central

• Manipulation entièrement automatisée : Le chargement automatique des bobines est doté de capteurs pour garantir des processus sûrs et fiables.
• Le centre de la nouvelle bobine est automatiquement aligné sur celui de la bobine en fonctionnement, permettant un alignement précis des bandes sans intervention manuelle après l'empalmage.
• Les restes de bobine ou les manchons sont retirés automatiquement après l'empalmage.

Extensibilité

• Prêt pour intégration : Le RS-A permet l'intégration au système de transport autonome BHS iMotion® et peut être combiné avec le BHS iShuttle®.
• Le Reel Verification System (RVS) vérifie la bobine correcte pour chaque dérouleur.
• Intégration aisée dans des onduloteuses existantes et capacité à charger des bobines très étroites, ce qui réduit les temps de cycle.

Sécurité machine

• Conformité aux normes : Conçu et fabriqué selon des réglementations de sécurité strictes pour protéger les opérateurs et assurer un fonctionnement fiable.

Caractéristiques techniques

• Vitesse de fonctionnement maximale : jusqu'à 750 m/min
• Déroulement sans plis grâce à une guidage à queue d'aronde sans jeu
• Soulèvement des bobines par vérins hydrauliques
• Cônes d'expansion mécaniques pour fixation des manchons
• Freins à disque ventilés pour une tension de bande constante
• Chargement automatique des bobines avec capteurs
• Alignement automatique du centre des nouvelles bobines sur la bobine en fonctionnement
• Éjection automatique des manchons/restes après empalmage
• Compatible avec le système de transport BHS iMotion® (version RS-A)
• Options d'intégration : BHS iShuttle® et Reel Verification System (RVS)
