Actionneur de vanne hydraulique G
type quart de tour90°système manivelle-cadre

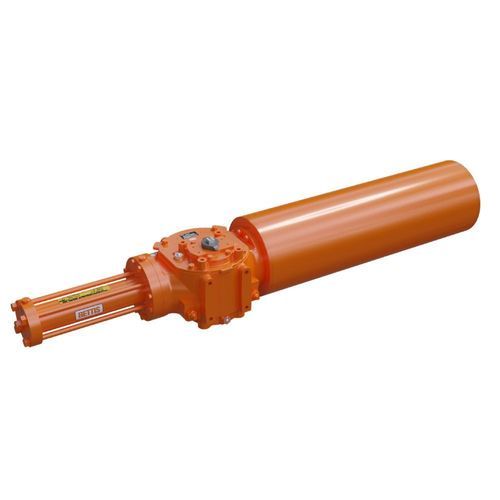

Actionneur de vanne hydraulique - G - BETTIS - type quart de tour / 90° / système manivelle-cadre
Actionneur de vanne hydraulique - G - BETTIS - type quart de tour / 90° / système manivelle-cadre
Actionneur de vanne hydraulique - G - BETTIS - type quart de tour / 90° / système manivelle-cadre - image - 2
Actionneur de vanne hydraulique - G - BETTIS - type quart de tour / 90° / système manivelle-cadre - image - 3
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
hydraulique
Mouvement
type quart de tour, 90°
Technologie
système manivelle-cadre
Configuration
double effet
Indice de protection
IP67, IP66
Autres caractéristiques
pour vanne papillon, ATEX, pour vanne à boisseau sphérique, à ressort de rappel
Couple

Min: 2 800 Nm
(2 065,17 ft.lb)

Max: 85 000 Nm
(62 692,78 ft.lb)

Angle de rotation

90 °

Description

Description du produit
L'actionneur hydraulique Bettis G-Series, à mécanisme scotch-yoke, commande des vannes à boisseau, papillon ou à bouchon, ainsi que des volets, registres et autres mécanismes rotatifs à 90°. Convient aux applications exigeant une capacité SIL.

Points clés
  • Fonctionne de manière fiable en environnements difficiles et hostiles, et en cas de tension d'alimentation compromise
  • Conception modulaire réduisant l'usure et facilitant la maintenance
  • Dispositif Tension-Lok™ verrouillant positivement le module ressort pour permettre son retrait et installation en sécurité, éliminant les libérations accidentelles de la force du ressort
  • Conforme à la directive PED 97/23/CE pour exigences strictes des enceintes sous pression
  • Respecte les spécifications IP66 et IP67M pour immersion et essai de pluie à haute pression; protection supérieure contre l'infiltration d'eau et la corrosion
  • Multiples configurations avec conception modulaire permettant une maintenance sûre sur site et réduisant les coûts d'inventaire
  • Modules de puissance et de ressort interchangeables pour inversion rapide du mode fail-safe
  • Adapté aux applications exigeant une capacité SIL


Spécifications
Source d'énergie : Hydraulique
Type de produit : Actionneur hydraulique
Actionnement : Sécurité par ressort, Quart de tour, Retour par ressort, Double effet
Certifications : ATEX, PED (CE), SIL capable, TRCU/EAC/GOST, ABS
Type de contrôle : Marche/arrêt

Caractéristiques techniques
  • Source d'énergie : Hydraulique
  • Type de produit : Actionneur hydraulique
  • Modes d'actionnement pris en charge : Sécurité par ressort, Quart de tour, Retour par ressort, Double effet
  • Certifications : ATEX; PED 97/23/EC (CE); SIL capable; TRCU / EAC / GOST; ABS
  • Indice de protection : Conforme à IP66 et IP67M (immersion et essai de pluie haute pression)
  • Conception : Scotch yoke, construction modulaire permettant l'interchangeabilité des modules de puissance et de ressort
  • Caractéristique de sécurité : Verrouillage du module ressort Tension-Lok™ pour retrait/installation en sécurité
  • Applications : Commande des vannes à boisseau, papillon ou à bouchon, volets, registres et autres mécanismes rotatifs à 90°; convient aux environnements nécessitant la capacité SIL

Catalogues

G-series
G-series
6 Pages
