Actionneur de vanne pneumatique RPX
type quart de tourà pignon crémaillèredouble effet

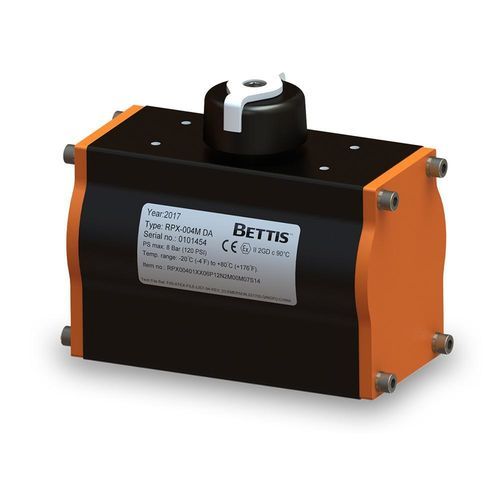

Actionneur de vanne pneumatique - RPX - BETTIS - type quart de tour / à pignon crémaillère / double effet
Actionneur de vanne pneumatique - RPX - BETTIS - type quart de tour / à pignon crémaillère / double effet
Actionneur de vanne pneumatique - RPX - BETTIS - type quart de tour / à pignon crémaillère / double effet - image - 2
Actionneur de vanne pneumatique - RPX - BETTIS - type quart de tour / à pignon crémaillère / double effet - image - 3
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
pneumatique
Mouvement
type quart de tour
Technologie
à pignon crémaillère
Configuration
double effet, simple effet avec ressort de rappel
Normes
ISO 5211, VDI/VDE 3845, NAMUR
Autres caractéristiques
à modulation, en aluminium, en aluminium anodisé, pour vanne papillon, en acier inoxydable, ATEX, pour vanne à boisseau sphérique, avec retour à ressort
Couple

Min: 17 Nm
(12,54 ft.lb)

Max: 1 663 Nm
(1 226,57 ft.lb)

Angle de rotation

90 °

Description

Description du produit
La série RPX de Bettis est un actionneur pneumatique à crémaillère disponible en 13 tailles, proposé en version rappel par ressort ou double effet. Conçu pour automatiser des vannes quart de tour telles que vannes à boisseau sphérique, papillon et à prise. L'actionneur dispose d'un corps en aluminium extrudé, de capuchons d'extrémité en aluminium moulé et d'une finition satinée thermolaquée.

Principales caractéristiques
  • Résistance à la corrosion grâce au boîtier anodisé, au pignon zingué/chromaté, aux capuchons thermolaqués, aux pistons chromés et aux fixations en acier inoxydable.
  • Joints toriques, matériaux de palier à faible friction pour piston et pignon et lubrification assurant une maintenance réduite.
  • Butées de course doubles permettant un réglage fin des positions ouvertes et fermées.
  • Rotation nominale de 90° réglable de +5° à -5° à chaque extrémité de course.
  • Limiteur de course sur capuchon d'extrémité en option.
  • Ressorts conçus pour une longue durée de vie en cycles ; cartouches de ressorts permettant une conversion sûre et rapide selon le couple et la pression requis.
  • Conception double crémaillère-pignon neutralisant les charges latérales sur l'arbre du pignon pour réduire l'usure des paliers.
  • Palier dimensionné pour réduire les efforts et allonger la durée de vie en cycles.
  • Conforme aux directives ATEX (2014/34/UE), PED (2014/68/UE) et aux directives machines pour des applications industrielles.
  • Montage de vanne flexible avec 2 modèles de perçage ISO et Star Drive compatible ISO5211 et DIN3337.
  • Montage NAMUR standard (VDI/VDE3845) pour électrovanne et accessoires supérieurs.


Caractéristiques / Spécifications techniques
  • Source d'énergie : Pneumatique
  • Type de produit : Actionneur pneumatique à crémaillère
  • Actionnement : Quart de tour, rappel par ressort ou double effet
  • Certifications : ATEX, PED et directives machines
  • Type de commande : Marche/Arrêt, Positionnement, Modulant, ESD
