Actionneur de vanne pneumatique NG series
type quart de toursimple effetdouble effet

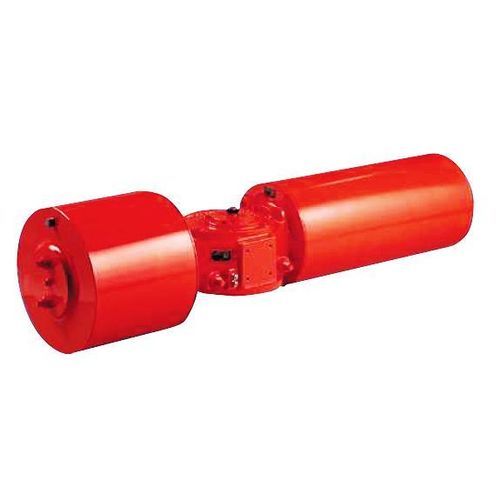

Actionneur de vanne pneumatique - NG series - BETTIS - type quart de tour / simple effet / double effet
Actionneur de vanne pneumatique - NG series - BETTIS - type quart de tour / simple effet / double effet
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
pneumatique
Mouvement
type quart de tour
Configuration
simple effet, double effet
Indice de protection
IP67, IP66
Autres caractéristiques
anticorrosion, avec volant manuel, à ressort de rappel, pour l'industrie nucléaire
Couple

Min: 0 Nm
(0 ft.lb)

Max: 200 000 000 Nm
(147 512 429,86 ft.lb)

Angle de rotation

90 °

Description

Description du produit
Le Bettis NG-Series est un actionneur pneumatique modulaire et réparable sur site, conçu pour des applications industrielles et nucléaires exigeantes. Testé indépendamment pour LOCA et conforme à IEEE 382, il propose des modes de sécurité configurables (retour par ressort ou double‑effet) et une protection renforcée contre l'entrée d'eau en cas de submersion ou d'arrosage à haute pression.

Fonctionnalités clés
  • Testé indépendamment pour LOCA et conforme à IEEE 382; répond aux exigences sismiques et de vieillissement pour les applications nucléaires.
  • Conception compatible SIL pour environnements instrumentés de sécurité.
  • Dispositif breveté Tension‑Lok qui verrouille le module de ressort pour un retrait et une installation sûrs.
  • Conforme à la directive PED 97/23/EC pour les équipements sous pression.
  • Protégé selon IP66 et IP67M pour submersion et essais d'arrosage haute pression.
  • Configurations modulaires avec modules d'entraînement et de ressort interchangeables pour faciliter la maintenance et réduire les stocks.
  • Inversion rapide du mode de sécurité via modules interchangeables; options d'overrides mécaniques et hydrauliques.
  • Revêtements anticorrosion sur les surfaces internes et externes pour environnements sévères.
  • Livrable en système complet d'opération de vanne (VOS) combinant actionneur, commandes et vanne.


Caractéristiques / Spécifications techniques
  • Source d'énergie : Pneumatique
  • Type de produit : Actionneur pneumatique de vanne (NG-Series)
  • Actionnement : Sécurité (fail‑safe); quart de tour; retour par ressort; double‑effet
  • Type de commande : Marche/arrêt
  • Certifications : Nucléaire / Sismique — testé LOCA et conforme IEEE 382
  • Protection contre les entrées : IP66, IP67M (submersion et arrosage haute pression)
  • Normes et conformité : PED 97/23/EC
  • Conception : Modulaire, réparable sur site; retenue du module de ressort Tension‑Lok brevetée
  • Options : Overrides mécaniques; override manuel hydraulique; conversion mono‑effet/double‑effet sur site
