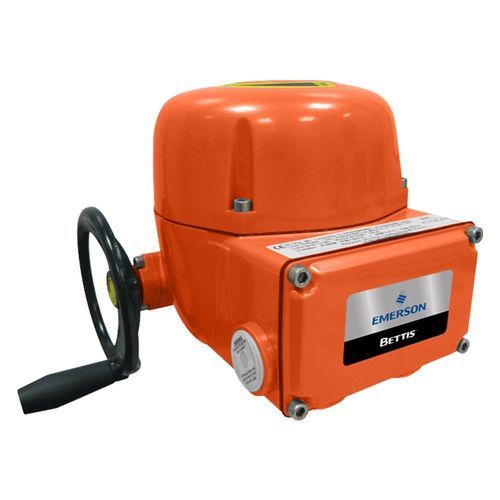

Actionneur de vanne électrique SCE300

type quart de tourréglablecompact

Présentation
Le Bettis SCE300 est un actionneur électrique intelligent à quart de tour conçu pour piloter des vannes et registres à faible couple dans les installations industrielles. Compact et léger, il intègre les fonctions d'actuateurs plus volumineux tout en permettant un montage direct ou une adaptation sur d'autres vannes quart de tour.

Caractéristiques principales

• Boîtier de bornes séparé, isolé de l'électronique et du compartiment moteur ; seule la borne de câblage est accessible lors de l'installation
• Interrupteurs de couple réglables : 50 % / 75 % / 100 % du couple nominal
• Débrayage manuel toujours engagé pour une manœuvre manuelle immédiate
• Boîtier en aluminium anodisé avec peinture époxy pour résistance aux environnements agressifs
• Indicateur mécanique de position pour une lecture visuelle fiable de la position de la vanne
• Train d'engrenages épicycloïdal auto-bloquant et lubrifié en permanence pour limiter le besoin de freins moteur et assurer un mouvement fluide
• Butées mécaniques pour prévenir les dépassements de course en manuel ou moteur
• Thermostat moteur contre les surtempératures et réglage de la vitesse indépendant en ouverture et fermeture
• Contacts de sortie à verrouillage pour indication à distance complètement ouvert / complètement fermé ; sorties supplémentaires pour moniteur/clignoteur/sélecteur local
• Modules optionnels pour fonctions et communications supplémentaires

Spécifications (résumé)

• Alimentation : Électrique
• Type de produit : Actionneur électrique quart de tour
• Actionnement : Électrique
• Type de commande : Tout/Arrêt, Modulation
• Certifications : IECEx; FM (US); CSA (Canada); NEPSI (Chine); CU-TR (CEI); INMETRO (Brésil); CCOE (Inde); KOSHA (Corée); NEMA; variantes IP
• Réglages d'interrupteur de couple : 50 % / 75 % / 100 % du couple nominal
• Débrayage manuel : Toujours engagé
• Boîtier : Aluminium anodisé avec revêtement epoxy
• Retour de position : Indicateur mécanique visuel ; contacts de sortie verrouillables pour signalisation distante
• Train d’engrenage : Épicycloïdal, lubrifié en permanence, auto-bloquant
• Protection : Butées mécaniques ; thermostat moteur anti-surchauffe
• Contrôle de vitesse : Réglage indépendant en ouverture et fermeture
• Modules optionnels : OM1 (E/S pour modulation), OM3 (Interface locale), OM9 (PROFIBUS DP V0/V1), OM11 (DeviceNet), OM13 (3 fils)

Applications typiques

• Commande de vannes à boisseau, papillon et à opercule (faible couple)
• Registres et vannes d'isolement HVAC en milieu industriel
• Unités de process, pétrochimie, énergie et traitement de l'eau nécessitant une action compacte quart de tour
