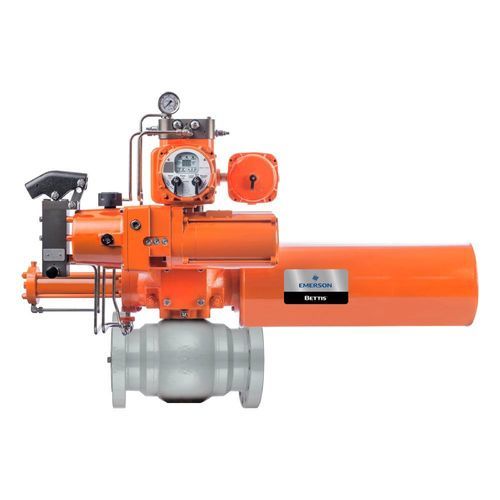

Actionneur de vanne électrohydraulique Bettis EHO

type quart de tourdouble effetIP68

Présentation
Le Bettis Smart Electro‑Hydraulic Operator (EHO) est un actionneur électro‑hydraulique autonome conçu pour piloter des vannes quart‑de‑tour et assurer une fonction d'arrêt d'urgence (ESD) en mode fail‑safe. L'ensemble intègre un groupe hydraulique, un mécanisme de rappel par ressort et une commande électronique pour un fonctionnement fiable en site isolé ou en zones dangereuses avec faible consommation d'énergie.

Caractéristiques clés

• Interface locale : écran TFT couleur affichant la position de la vanne, les alarmes, les menus de configuration, la température et la diagnostics en temps réel.
• Diagnostics avancés et surveillance distante via DCMlink avec courbes de couple, courbe PST, données d'exploitation et enregistrements complets du journal de données.
• Plus de 25 alertes et alarmes intégrées avec guide de dépannage affiché sur l'IHM.
• Communications : Modbus, HART (HART7) et FOUNDATION Fieldbus pour intégration aux systèmes de contrôle et de gestion des actifs.
• Options fail‑safe : actionneur à rappel par ressort et accumulateur en option pour énergie hydraulique stockée permettant plusieurs opérations en cas de coupure d'alimentation et prise en charge du contrôle modulant.
• Conception basse consommation ; possibilité d'alimentation solaire pour sites distants.
• Degrés de protection : coffret de commande IP68 ; actionneur hydraulique IP67M ; moteur IP68.

Applications

• Arrêt d'urgence (ESD) des conduites de process dans les secteurs oil & gas, pétrochimique et industriel.
• Commande On/Off, isolement et modulante de vannes quart‑de‑tour en zones dangereuses.
• Installations à distance nécessitant une solution d'entraînement à faible consommation et prête pour solaire.

Certifications et sécurité

• Certifié ATEX Ex d IIB T4 et IECEx Ex d IIB T4 ; également FM, CSA, PESO, CCOE selon les cas.
• Performance SIL : SIL 3 pour Smart EHO à rappel par ressort ; SIL 2 pour EHO standard selon IEC 61508 / IEC 61511.
• Conçu pour répondre aux exigences des zones dangereuses et des systèmes instrumentés de sécurité pour les applications ESD.

Caractéristiques techniques

• Source d'énergie : électro‑hydraulique avec groupe hydraulique intégré.
• Type de produit : actionneur électro‑hydraulique pour vannes quart‑de‑tour.
• Modes d'actionnement : rappel par ressort (fail‑safe) et option double effet.
• Modes de contrôle : On/Off, isolement, modulant et ESD.
• Protocoles de communication : Modbus, HART (HART7), FOUNDATION Fieldbus.
• Protection : coffret de commande IP68 ; actionneur hydraulique IP67M ; moteur IP68.

Options

• Accumulateur pour énergie hydraulique stockée.
• Kits d'alimentation solaire pour exploitation à distance.
• Configuration sur mesure et intégration DCMlink pour supervision centralisée.
