Actionneur de vanne hydraulique GS-Series
type quart de toursystème manivelle-cadresimple effet

Actionneur de vanne hydraulique - GS-Series - BETTIS - type quart de tour / système manivelle-cadre / simple effet
Actionneur de vanne hydraulique - GS-Series - BETTIS - type quart de tour / système manivelle-cadre / simple effet
Actionneur de vanne hydraulique - GS-Series - BETTIS - type quart de tour / système manivelle-cadre / simple effet - image - 2
Actionneur de vanne hydraulique - GS-Series - BETTIS - type quart de tour / système manivelle-cadre / simple effet - image - 3
Actionneur de vanne hydraulique - GS-Series - BETTIS - type quart de tour / système manivelle-cadre / simple effet - image - 4
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
hydraulique
Mouvement
type quart de tour
Technologie
système manivelle-cadre
Configuration
simple effet, double effet
Indice de protection
IP66, IP67
Autres caractéristiques
sous-marin
Couple

Min: 0 Nm
(0 ft.lb)

Max: 200 000 000 Nm
(147 512 429,86 ft.lb)

Angle de rotation

Min: 90 °

Max: 90 °

Description

Présentation
L'actionneur de vanne hydraulique Bettis GS-Series à mécanisme Scotch Yoke offre une commande de vanne en mode failsafe pour les applications offshore et industrielles et accepte des systèmes d'intervention par plongeur ou ROV.

Applications
  • Zones d'éclaboussure offshore, risers et vannes sous-marines
  • Usines de process, centrales et installations pétrochimiques nécessitant une action en mode failsafe
  • Vannes nécessitant une intervention à distance ou une maintenance sous l'eau


Caractéristiques clés
  • Plus de quinze alertes et alarmes pour détecter les anomalies du système
  • Garantie matériaux et fabrication de cinq ans
  • Dispositif breveté Tension-lok verrouillant positivement le module de ressort pour un démontage/pose sécurisé
  • Conforme à la directive PED 97/23/EC pour les équipements sous pression
  • Respecte IP66 et IP67M pour immersion et test de déluge haute pression
  • Conception modulaire offrant plusieurs configurations et réduction des coûts d'inventaire grâce à des modules interchangeables
  • Modules d'alimentation et de ressort interchangeables pour inversion rapide du mode failsafe
  • Adapté aux applications requérant des solutions compatibles SIL
  • Configuration modulaire réparable sur site : convertible entre simple et double effet et possibilité d'ajouter une commande manuelle hydraulique après installation
  • Disponibilité d'options de verrouillage mécanique et de commandes manuelles pour les modèles G-Series
  • Peut être fourni en système complet d'exploitation de vanne (VOS) intégrant actionneur, commandes et vanne


Caractéristiques techniques
  • Source d'alimentation : Hydraulique
  • Type de produit : Actionneur hydraulique
  • Actionnement : Double effet (configurable)
  • Enveloppe : Étanche — IP66 / IP67M (degrés spécifiques fournis sur demande)
  • Modularité : Modules d'alimentation et de ressort interchangeables
  • Garantie : Cinq ans matériaux et fabrication
  • RoHS : Destiné aux installations fixes de grande taille exclues de la Directive 2011/65/UE (RoHS 2)


Maintenance et options
  • Tension-lok pour un maniement sécurisé du ressort éliminant les libérations accidentelles
  • Modules réparables sur site facilitant la maintenance et réduisant l'inventaire sur le cycle de vie
  • Options disponibles : commande manuelle hydraulique, verrous mécaniques/manuels et intégration en VOS complet

Catalogues

G-series
G-series
6 Pages

Autres produits BETTIS

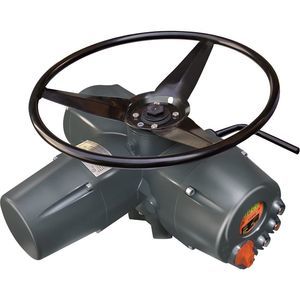

Electric Actuators
