Actionneur de vanne hydraulique GH
linéairerotatiftype quart de tour

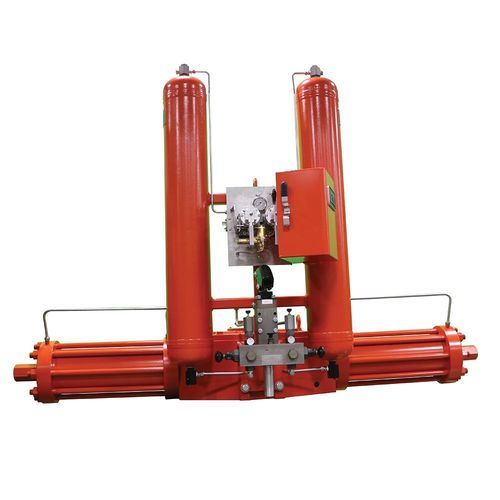

Actionneur de vanne hydraulique - GH - BETTIS - linéaire / rotatif / type quart de tour
Actionneur de vanne hydraulique - GH - BETTIS - linéaire / rotatif / type quart de tour
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
hydraulique
Mouvement
rotatif, type quart de tour, linéaire
Technologie
système manivelle-cadre
Autres caractéristiques
en aluminium, pour gaz, commandé à distance, pour pipeline haute pression
Couple

Min: 565 Nm
(416,72 ft.lb)

Max: 678 000 Nm
(500 067,14 ft.lb)

Angle de rotation

Min: 90 °

Max: 90 °

Description

Description du produit
La gamme Bettis-GH Series est un actionneur de vanne hydraulique haute pression à mécanisme Scotch yoke, conçu pour automatiser les vannes des pipelines de transport de gaz lorsque des alimentations pneumatiques ou hydrauliques centralisées ne sont pas disponibles. Conçu pour des installations éloignées et des environnements sévères, il assure l'actionnement en quart de tour et linéaire pour le contrôle des réseaux à grande échelle.

Caractéristiques clés
  • Commande des pipelines de gaz naturel haute pression en zones isolées et sous conditions climatiques sévères
  • Pistons et joints tiges à étanchéité nulle, matériaux sélectionnés selon l'application
  • Nombreuses options de systèmes de commande : commande à distance, coupure haute/basse et protection rupture de ligne
  • Garantie de cinq ans sur les matériaux et la fabrication
  • Conversion du mouvement linéaire en mouvement rotatif (Scotch yoke) avec couples de démarrage de 5 000 lb‑in (565 Nm) à 6 000 000 lb‑in (678 000 Nm)
  • Boîtier de transmission standard en aluminium moulé léger ; boîtiers optionnels en fonte ductile ou acier moulé


Spécifications (résumé)
Source d'énergie — Hydraulique
Type de produit — Scotch Yoke, Hydraulique
Actionnement — Rotatif ; Quart de tour ; Linéaire
Type de commande — Marche/arrêt
Certifications — Destiné à une utilisation dans des installations fixes de grande ampleur exclues du champ d'application de la Directive 2011/65/UE (RoHS 2)

Caractéristiques techniques
  • Source d'énergie : Hydraulique
  • Type de produit : Scotch Yoke, Hydraulique
  • Actionnement : Rotatif ; Quart de tour ; Linéaire
  • Type de commande : Marche/arrêt
  • Certifications : Destiné à une utilisation dans des installations fixes de grande ampleur exclues du champ d'application de la Directive 2011/65/UE (RoHS 2)
  • Joints : Pistons et joints tiges à étanchéité nulle (matériaux sélectionnés selon l'application)
  • Capacité de couple : Couples de démarrage de 5 000 lb‑in (565 Nm) à 6 000 000 lb‑in (678 000 Nm)
  • Matériaux du boîtier : Aluminium moulé léger standard ; options en fonte ductile ou acier moulé
  • Options de commande : Commande à distance, coupure haute/basse, protection rupture de ligne et autres options
  • Garantie : Garantie de cinq ans sur les matériaux et la fabrication
