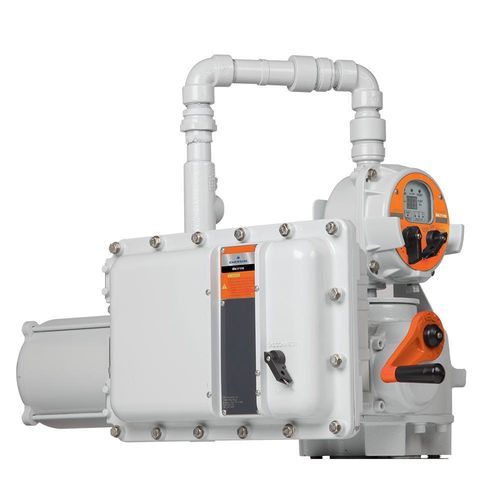

Actionneur de vanne motorisé Bettis Multiport Valve Actuator (MPA)

électriquerotatiftriphasé

Description du produit
L'actionneur de vanne multiport Bettis MPA est un système électronique de commande et de supervision conçu pour piloter avec précision les sélecteurs d'écoulement multiport (MPFS) utilisés lors d'essais de puits et pour la dérivation de flux dans les opérations pétrolières et gazières. Il permet l'interface avec les robinets multiports pour diriger le flux vers des sorties de test ou des dispositifs d'échantillonnage.

Caractéristiques clés

• Conçu pour le contrôle de sélecteurs d'écoulement multiport (MPFS) de 3 à 8 ports ; utilisé couramment pour les tests de production de puits et la surveillance intégrée.
• Permet la déviation du fluide d'une conduite unique vers des sorties de test ou des points d'échantillonnage sélectionnés.
• Supervision E/S et alarmes incluant disjoncteur/déconnecteur intégré, protection contre la surcharge et la surchauffe du moteur, détection de perte de tension de commande, défaillance d'encodeur, détection de blocage et alarmes de défaut mécanique, ainsi que surveillance et correction de phases triphasées.
• Démarreur moteur à semi-conducteurs et logiciel de contrôle embarqué assurant un positionnement précis du sélecteur dans ±1 degré du port sélectionné.
• Microcontrôleur haute performance mettant à jour la commande moteur toutes les 4 ms pour une régulation précise.
• Module d'affichage distant (RDM) en option offrant les mêmes informations et fonctions de contrôle que le module local (LDM) ; permet le contrôle à distance jusqu'à 4 000 pieds (≈1 219 m).
• Large gamme de moteurs 4 pôles disponible pour différentes tensions et couples ; configurable pour MPFS de 3 à 8 ports.
• Encodeur magnétique 12 bits couplé directement à l'arbre de vanne pour un retour de position fiable.

Caractéristiques techniques

• Alimentation : Multi-port
• Type de produit : Actionneur de vanne multiport
• Actionnement : Multi-port (configurable)
• Certifications : FM, CSA, ATEX, IECEx, TRCU, InMetro, RMRS, ABS
• Types de vannes compatibles : vanne à boisseau (ball), papillon, à bouchon (plug), triple offset
