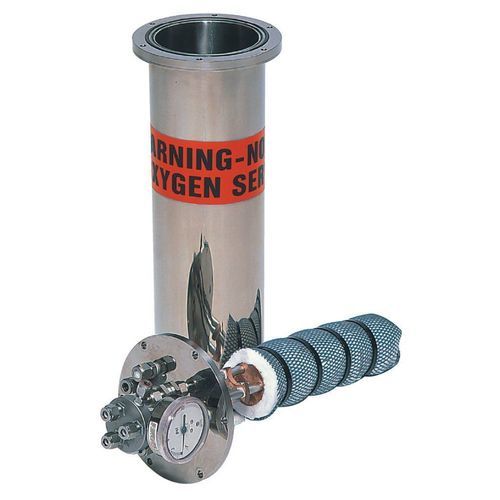

Bloc de maintien ITL-M-18205

Description
Ce dispositif de maintien du point d'ébullition est destiné à la réalisation et au maintien de l'équilibre liquide/vapeur (point d'ébullition) de l'azote liquide (ou de l'argon liquide) pour l'étalonnage de thermomètres selon l'EIT-90.

• -185 à -196°C
• Point d'ébullition de l'azote liquide (-195,798°C)
• Manifold à gaz pour les thermomètres
• Monté seul ou sur banc

Fonctionnement
Le système est indépendant et est réfrigéré à l'aide d'azote ou d'argon liquide au choix, à approvisionner localement. L'azote liquide est généralement moins onéreux et plus facilement disponible que l'argon liquide. Aucune alimentation électrique requise pour le fonctionnement du dispositif. Le système peut maintenir le point d'équilibre liquide/vapeur de l'azote (-195,798°C) ou de l'argon (-185,8468°C) indéfiniment, tant qu'il est approvisionné en cryogène à température. Il permet d'étalonner par comparaison au point le plus bas défini par l'EIT-90.

Construction

• Dewar en acier inoxydable
• Bloc d'égalisation interne avec 3 puits pour 3 thermomètres
• Connections sur la partie supérieure pour remplir et surveiller le niveau du liquide de refroidissement
• Soupape de pression de sécurité
• Manifold permettant de relier thermiquement les thermomètres à tester au bloc d'égalisation avec de l'hélium gazeux (option)

Caractéristiques / spécifications techniques

• Modèle: ITL-M-18205
• Gamme de température nominale: -185°C à -196°C
• Incertitudes : ±0,002°C. Le gradient de température le long du bloc de cuivre est inférieur à 2 mK. Il faut ajouter à cela l'incertitude mentionnée dans le certificat d'étalonnage. Des incertitudes supplémentaires sont à ajouter dans le cas d'une comparaison entre deux sondes dissemblables.
• Dimensions : Longueur sous la bride : 430 mm
  Diamètre sous la bride : 127 mm
  Diamètre de la bride : 65 mm
• Poids : 14 kg
