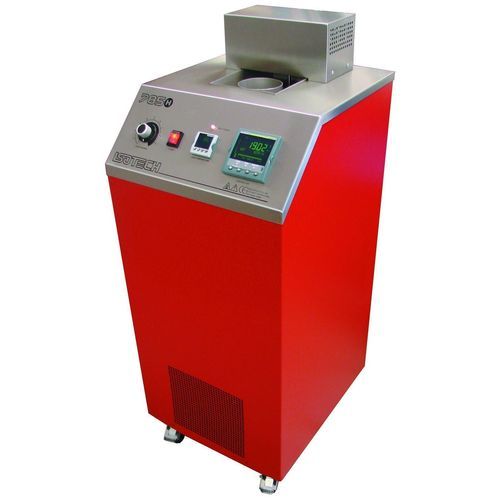

Bain d'étalonnage haute température Libra 785

basse températureultra-basse températurepour capteur de température

Présentation
Le bain d'étalonnage liquide agité Libra 785, de conception à tubes parallèles, offre une très grande stabilité (< 1 mK), une excellente homogénéité et une profondeur d'étalonnage importante. Les modèles couvrent des plages de -80°C à 300°C avec des incertitudes très faibles (< 1 mK). Le design reprend les points clés de la génération Neptune 915, proposant une solution économique tout en conservant une séparation physique entre la zone de chauffe/refroidissement et la zone de travail.

Points clés

• Séparation physique entre la zone de chauffe/refroidissement et la zone de travail
• Trois modèles couvrant -80°C à 300°C (785L / 785M / 785H)
• Excellente uniformité et incertitudes inférieures à 1 mK
• Système de refroidissement intégré pour atteindre les températures les plus basses
• Profondeur d'étalonnage importante (485 mm) tout en nécessitant seulement 8,5 litres de fluide

Fonctionnement

• Le liquide descend dans la chambre de mélange à travers une plaque équipée d'un orifice d'écoulement réglable ; le débit est ajustable depuis le panneau de contrôle.
• La zone de chauffe/refroidissement est de conception cylindrique afin de garantir un flux et une uniformité optimaux.
• La zone d'étalonnage est séparée de la zone de chauffe/refroidissement par des tubes parallèles.
• Le liquide déborde légèrement au-dessus du couvercle du bain, permettant l'immersion totale des thermomètres à dilatation.
• Le liquide circule dans une large zone d'expansion lors du réchauffement puis reprend son circuit dans le bain.
• Isolation thermique très performante.

Livré en standard

• Logiciel Cal Notepad
• Câble de communication série
• Manuel d'utilisation

Remarques huiles / fluide
8,5 litres de fluide sont nécessaires pour remplir la cavité. Des huiles silicones et autres fluides sont recommandés selon la plage de température (exemples : huile C10, huile VH, méthanol). Les recommandations précises dépendent du modèle et de la plage.

Caractéristiques / spécifications techniques

• Modèles disponibles : 785L, 785M, 785H
• Plages de température : 785L = -80°C à 125°C ; 785M = -40°C à 125°C ; 785H = 30°C à 300°C
• Volume / cavité d'étalonnage : diamètre 98 mm ; profondeur 485 mm (8,5 litres)
• Stabilité absolue : ±0,0025°C (eau @ 50°C) ; ±0,006°C (méthanol @ -80°C pour 785L, méthanol @ -40°C pour 785M, huile C10 @125°C pour 785H)
• Uniformité verticale : < 1 mK
• Temps de chauffage : 25°C à 125°C < 50 min (huile C10) ; 30°C à 250°C < 150 min (huile VH)
• Temps de refroidissement : 0°C à -80°C < 300 min (méthanol) ; 10°C à -40°C < 180 min (méthanol)
• Résolution d'affichage : 0,01°C
• Hauteur de liquide au-delà de la surface : 3 mm
• Design : tubes parallèles (chambre d'étalonnage et chambre de brassage du liquide)
• Dimensions (HxLxP) : 485 x 525 x 1150 mm
• Masse : Modèle L = 78 kg ; Modèle M = 68 kg ; Modèle H = 48 kg
• Alimentation : 108 / 130 V ou 208 / 240 V, 50/60 Hz
• Puissance : 785L = 2,8 kW ; 785M = 1 kW ; 785H = 800 W
• Accessoires disponibles : bloc d'égalisation aluminium (915/01a), bloc d'égalisation cuivre (915/01b), support pour thermomètre en verre (915/02), monoculaire et support (915/03), tube d'étalonnage et support de bloc d'égalisation (915/05), kit de support d'étalonnage de sondes (796-05-03)
• Huiles compatibles (exemples) : huile silicone 40°C–180°C (915/07), huile silicone 150°C–250°C (915/08), huile silicone 40°C–288°C (915/09)
