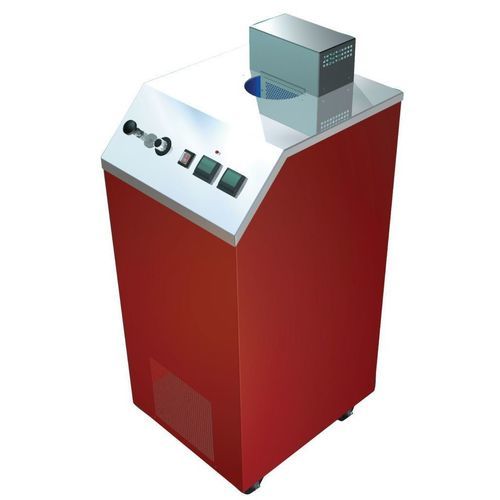

Bain d'étalonnage haute température Orion 796

basse températureultra-basse températurede haute précision

Présentation
Le bain liquide agité à débordement série Orion se décline en 3 modèles (L, M, H) qui se différencient par leur gamme de température. La gamme Orion complète celle des Hydra et propose un volume d'étalonnage plus profond. Ce bain liquide agité étalonne avec de faibles incertitudes les thermomètres de grande longueur et thermomètres à dilatation.

Avantages principaux

• Grande profondeur d’immersion : 470 mm
• Faible coût de remplissage de la cuve, capacité : 8,5 Litres
• Vitesse d’agitation modulable
• Homogénéité : meilleure que 0.01°C
• Stabilité : ±0,007°C (valeurs typiques selon plage)
• Mise sous tension automatique programmable
• Niveau de liquide idéal pour les thermomètres à dilatation, pas besoin d’adaptateur

Description détaillée
Grâce à sa grande profondeur d'immersion (470 mm), l'Orion peut accueillir les plus grandes cellules Point Triple de l'Eau et leur offrir un environnement d'étalonnage de grande stabilité en température (quelques mK) à un coût raisonnable. Des accessoires sont disponibles pour supporter les cellules Point Fixes de l'EIT-90 (Mercure, Eau, Gallium, Indium). L'Orion ne requière que 8,5 L de fluide, soit un bon compromis entre profondeur d'immersion optimale et coût de remplissage réduit. En fonctionnement, le niveau du liquide se trouve à 10 mm en deçà du couvercle, facilitant l'étalonnage des thermomètres à dilatation sans accessoire additionnel.

Modèles

• 796 L : gamme de température -80°C à 125°C, tension alimentation 240 V, fourni avec groupe froid interne
• 796 M : gamme de température -40°C à 125°C, tension alimentation 240 V, fourni avec groupe froid interne
• 796 H : gamme de température 30°C à 300°C, tension alimentation 240 V

Accessoires (exemples)

• 798-05-02B : Bloc d'égalisation en cuivre
• 798-05-03 : Support pour deux cellules point fixe
• 798-05-04 : Support de sondes
• 796-05-01 : Support double pour cellule Point triple de l'eau large
• 796-03 : Monoculaire et support (pour lecture des thermomètres en verre)
• 796-02-10 : Overflow Adaptor
• 796-05-03 : Thermometer Stand Kit
• 915/07, 915/08, 915/09 : huiles silicone (différentes plages) et autres huiles C10/C20 adaptées (bidons par litre, 8,5 litres requis pour remplissage)

Caractéristiques / spécifications techniques

• Température : ORION L = -80°C à 125°C; ORION M = -40°C à 125°C; ORION H = 30°C à 300°C
• Profondeur d'immersion : 470 mm
• Ouverture : 150 mm de diamètre
• Volume : 8.5 Litres
• Stabilité : typiquement ±0.006°C (exemples fournis : Methanol -80°C, Methanol -40°C, C10 Oil 125°C)
• Homogénéité verticale : ORION L/M = ±0.005°C (Methanol, 0°C); ORION H = ±0.007°C (C10 Oil, 125°C)
• Temps de montée : 25°C à 125°C < 50 min (huile C10) pour L/M; 30°C à 300°C < 120 min (Huile vh) pour H
• Temps de descente : 0°C to -80°C < 240 min (methanol) pour L; 10°C to -40°C < 180 min (methanol) pour M
• Dimensions (H x l x P) : 1150 mm x 458 mm x 525 mm
• Masse : ORION L = 78 kg; ORION M = 68 kg; ORION H = 48 kg
• Communication : Livré avec logiciel d'exploitation et interface RS422 / RS232
