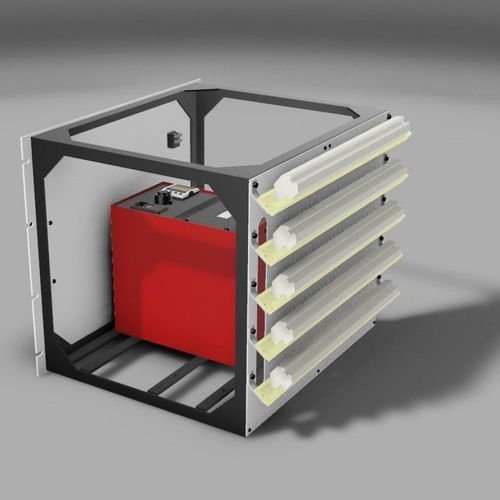

Boîtier de jonction rack 19" TRURAC 847

pour réseau industriel

Description
Le TRURAC 847 est un boîtier de jonction de référence thermocouple monté en rack (19'') fournissant une température stable et précise à 0°C ou, en option, à une température plus élevée comprise entre 45°C et 70°C. Il utilise des modules à effet Peltier nécessitant une maintenance limitée. Une alarme se déclenche en cas de déviation de la température supérieure à 0,2°C.

Principales caractéristiques

• Fonctionne dans une température ambiante de 2°C à 65°C
• Convient aux applications industrielles et aux installations nécessitant un grand nombre de thermocouples
• Format rack 19''
• Capacité standard jusqu'à 100 thermocouples (voie double jonction)

Principe de fonctionnement
À l'intérieur du châssis se trouve une unité de référence à 0°C regroupant les jonctions cuivre/thermocouples. Les connexions vers les thermocouples et vers l'instrument de mesure sont situées à l'arrière de la platine. Jusqu'à 100 thermocouples peuvent être compensés avec une unité de référence ; une seconde unité peut être installée pour porter la capacité à 200 thermocouples. L'utilisateur connecte les thermocouples et les câbles cuivre pour assurer la compensation avec précision et grande stabilité.

Performances et spécifications techniques en température
Gamme de température : 0°C (ou 45°C à 70°C)
Stabilité : ±0,03°C (l'erreur induite par la charge des thermocouples peut être déduite par réglage du contrôleur)
Temps de stabilisation : 10 min depuis 44°C
Capacité : Jusqu'à 100 voies doubles jonctions (extensible à 200 avec seconde unité)
Connectique : Bornes Klippon type 1.5 AKZ
Alarme : Relai 5 A, 240 V

Spécifications générales
Dimensions H x l x P : 400 x 483 x 312 mm
Masse : 24 kg
Alimentation : 100 / 130 V (50/60 Hz) ou 208 / 240 V (50/60 Hz); Puissance : 100 Watts

Spécifications environnementales
Domaine d'utilisation : 2°C à 65°C

Modèles et accessoires

• Unité équipée du bloc B1 : peut recevoir jusqu'à 36 thermocouples
• Unité équipée du bloc B2 : peut recevoir jusqu'à 100 thermocouples
• Accessoires listés : sonde platine pour bloc B1 (référence 935-14-54, livrée avec certificat), filtre pour ventilateur pour milieux riches en poussière (référence 935-17-32), jonctions doubles pour thermocouples K, E, N, UT, J, R ou S (référence 880D/x) — préciser quantité et type lors de la commande

Caractéristiques / spécifications techniques

• Modèle : TRURAC 847
• Type : Module de jonction de référence thermocouple, format rack 19''
• Gamme de fonctionnement : 0°C ou 45–70°C
• Précision/stabilité : ±0,03°C
• Alarme de déviation : déclenchement > 0,2°C, relais 5 A / 240 V
• Capacité : jusqu'à 100 voies doubles jonctions (extensible à 200)
• Temps de stabilisation : 10 minutes depuis 44°C
• Connectique : bornes Klippon type 1.5 AKZ
• Alimentation : 100/130 V ou 208/240 V (50/60 Hz), 100 W
• Dimensions : 400 x 483 x 312 mm
• Poids : 24 kg
• Domaine d'utilisation : température ambiante 2°C à 65°C
