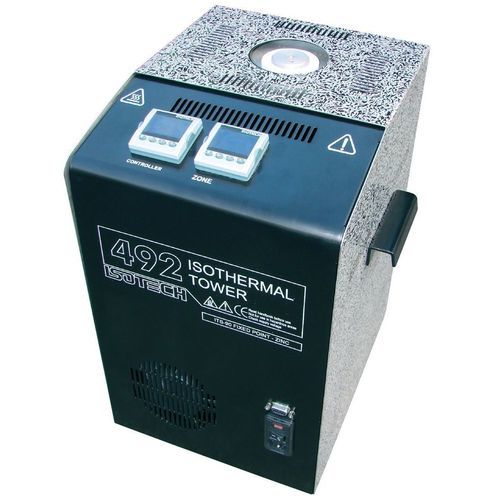

Bain d'étalonnage haute température ISOTOWER

pour capteur de températurede haute précisionportable

Présentation
Les ISOTOWER constituent une série de points fixes intégrés dans un système de maintien basé sur un fluide caloduc et équipé d'un compensateur d'immersion (système breveté). La cellule est intégrée et protégée, sans manipulation directe. Les ISOTOWER sont disponibles pour les points fixes EIT-90 suivants : Indium, Étain, Zinc et Aluminium.

Points fixes disponibles

• Indium
• Étain
• Zinc
• Aluminium

Principe et usage
Chaque ISOTOWER associe une cellule point fixe à un système caloduc (siphon caloporteur) afin d'assurer des conditions optimales pour l'étalonnage de thermomètres de référence. Les laboratoires primaires utilisent des cellules grand format insérées dans des fours caloducs à grande profondeur d'immersion pour éliminer les gradients de température, combinaison conduisant à des incertitudes très faibles. La précision d'étalonnage dépend directement de la profondeur d'immersion. Au‑dessus du puits caloduc contenant la cellule, un bloc chauffant compense les pertes thermiques liées à la profondeur d'immersion du capteur testé.

Durée de plateau
Il est aisé d'obtenir un plateau de fusion ou de congélation de 24 heures ou plus ; la fiche technique indique une durée de plateau typique de 30 heures, offrant une large fenêtre de travail pour des étalonnages sur une journée entière.

Bénéfices de l'ISOTOWER vs système conventionnel (cellule quartz + four de maintien)
Cellule quartz + appareil de maintien

• Fragile, risque élevé de casse
• Difficile et coûteux à transporter
• La cellule est certifiée séparément de l'appareil ; conduction par le corps du capteur inconnue
• Manipulation délicate requise

ISOTOWER

• Pas de verre ni de quartz utilisé — plus robuste
• Facilement transportable
• Système tout-en-un : caractéristiques d'immersion connues
• Manipulation simple et sécurisante

Tableau — Modèles et caractéristiques principales
Modèles : 490 · 491 · 492 · 493
Point fixe : Indium · Étain · Zinc · Aluminium
Température (EIT-90) : 156,5985°C · 231,928°C · 419,527°C · 660,323°C
Pureté du métal : 6N pour tous les modèles
Durée du plateau : 30 heures (valeur typique)
Incertitude UKAS (premium) : 0,7 mK · 0,8 mK · 1 mK · 2 mK
Incertitude UKAS (standard) : 2 mK · 2 mK · 2 mK · 6 mK
Temps de chauffe : 2 heures (par modèle)
Diamètre interne du puits : 8 mm (typ.)
Profondeur d'immersion : 290 mm (typ.)
Hauteur de métal : 180 mm (typ.)

Informations complémentaires
Les ISOTOWER sont conformes aux spécifications exigeantes (CCT/2000/13). L'ensemble est simple à mettre en œuvre, robuste et facilement transportable, la cellule étant intégrée et protégée.

Caractéristiques / spécifications techniques

• Modèles disponibles : 490 (Isotower Indium), 491 (Isotower Étain), 492 (Isotower Zinc), 493 (Isotower Aluminium)
• Températures (EIT-90) : Indium 156,5985°C ; Étain 231,928°C ; Zinc 419,527°C ; Aluminium 660,323°C
• Pureté du métal : 6N pour tous les modèles
• Durée de plateau : 30 heures (valeur renseignée)
• Incertitude UKAS (premium) : 0,7 mK (Indium) ; 0,8 mK (Étain) ; 1 mK (Zinc) ; 2 mK (Aluminium)
• Incertitude UKAS (standard) : 2 mK (Indium, Étain, Zinc) ; 6 mK (Aluminium)
• Temps de chauffe : 2 heures
• Diamètre interne du puits : 8 mm
• Profondeur d'immersion : 290 mm
• Hauteur de métal : 180 mm
• Dimensions (L x l x H) : 430 x 310 x 300 mm
• Masse : 15 kg
• Alimentation : 110 VAC ou 130 VAC, 50/60 Hz
• Puissance : 900 W
