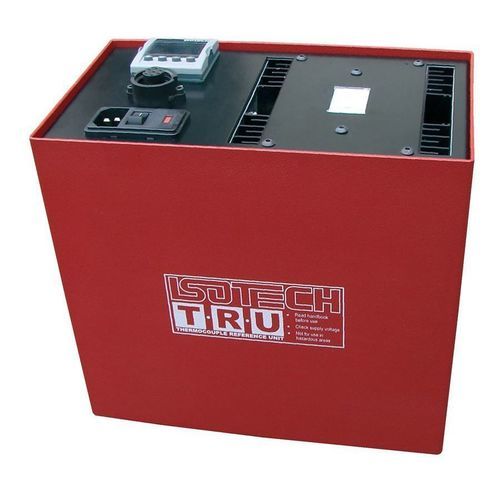

Système de jonction de bureau TRU 938

pour banc d'essai

Description
Le TRU 938, unité de référence de jonction thermocouple, fournit une température stable et précise de 0°C, ou un maintien à une température élevée de 45 à 70°C. Il utilise des éléments Peltier et se présente en boîtier compact, adapté aux environnements de laboratoire et d'étalonnage.

Applications et conditions

• Convient aux applications en laboratoire ou aux installations nécessitant un grand nombre de thermocouples
• Température ambiante d'utilisation : 2 à 65°C

Alarme
Une alarme s'active en cas de déviation de la température de plus de ±0,2°C.

Blocs disponibles
B1 (recommandé pour les laboratoires) : 6 puits Ø6,2 mm, profondeur 130 mm, et 1 puits Ø4,2 mm ; capacité totale : 36 jonctions doubles.
B2 : 8 puits Ø8,2 mm, profondeur 76 mm, et 1 puits Ø4,2 mm destiné à accueillir une sonde RTD de contrôle (sonde vendue séparément) ; capacité totale : 100 jonctions.

Performances et spécifications techniques en température
Gamme de température : 0°C (ou 45°C à 70°C)
Stabilité : ±0,03°C (l'erreur induite par la charge des thermocouples peut être compensée par réglage du contrôleur)
Temps de stabilisation : 10 minutes depuis 44°C
Capacités : B1 = 6 puits Ø6,2 mm + 1 puits Ø4,2 mm, profondeur 130 mm (36 jonctions) ; B2 = 8 puits Ø8,2 mm + 1 puits Ø4,2 mm, profondeur 76 mm (100 jonctions)
Alarme : relais 5 A, 240 V (déclenchement à ±0,2°C)

Spécifications générales
Dimensions H x L x P : 228 x 253 x 148 mm
Masse : 5,5 kg
Alimentation : 100 / 130 V (50/60 Hz) ou 208 / 240 V (50/60 Hz)
Puissance : 100 W

Spécifications environnementales
Domaine d'utilisation : 2°C à 65°C

Modèles et accessoires
TRU 938/36 : unité équipée du bloc B1, peut recevoir jusqu'à 36 thermocouples.
TRU 938/100 : unité équipée du bloc B2, peut recevoir jusqu'à 100 thermocouples.
Accessoires : 935-14-54 (sonde platine pour bloc B1, livrée avec certificat UKAS), 935-14-55 (sonde platine pour bloc B2, livrée avec certificat UKAS), 935-17-32 (filtre pour ventilateur pour environnements riches en poussière), 880D/x (jonctions doubles pour thermocouples K, E, N, UT, J, R ou S ; préciser quantité et type de connexion souhaité).

Caractéristiques / spécifications techniques

• Modèle : TRU 938
• Fonction : Unité de référence de jonction thermocouple (point fixe à 0°C ou maintien à 45–70°C)
• Technologie : éléments Peltier
• Gamme de température : 0°C ou 45–70°C
• Stabilité : ±0,03°C
• Temps de stabilisation : 10 minutes depuis 44°C
• Capacités : B1 = 36 jonctions doubles (6 puits Ø6,2 mm + 1 puits Ø4,2 mm, profondeur 130 mm) ; B2 = 100 jonctions (8 puits Ø8,2 mm + 1 puits Ø4,2 mm, profondeur 76 mm)
• Alarme : relais 5 A, 240 V (déclenchement à ±0,2°C)
• Dimensions : 228 x 253 x 148 mm
• Masse : 5,5 kg
• Alimentation : 100 / 130 V (50/60 Hz) ou 208 / 240 V (50/60 Hz), 100 W
• Domaine d'utilisation : 2°C à 65°C
