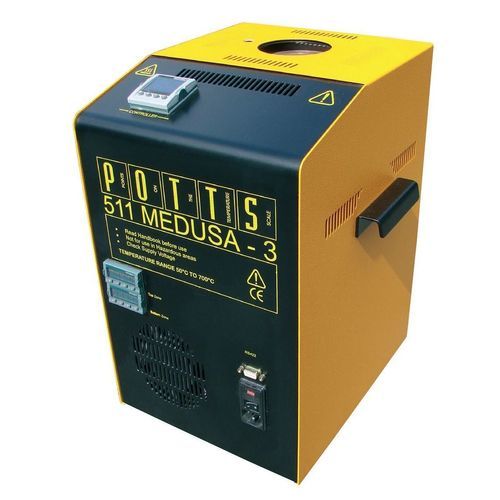

Thermobloc haute température Medusa 511

numérique

Description
Medusa 511 est un calibrateur pour sondes de température couvrant de 50°C jusqu’à 700°C. Il offre un large volume d’étalonnage avec un diamètre de 45 mm et une profondeur de 285 mm. Des accessoires permettent la conversion pour l’étalonnage de capteurs de surface, un four corps noir pour la calibration de thermomètres infrarouges et un système Points Fixes ITS-90 avec des incertitudes d’étalonnage jusqu’à 0,001°C.

Zones et fonctionnement
Outre la zone principale, deux zones auxiliaires en haut et en bas compensent les pertes aux extrémités afin de maintenir une température stable à l’intérieur de l’insert. Pour l’étalonnage par comparaison, Medusa 511 doit être utilisé avec un insert. L’insert standard comprend six puits de 8 mm de diamètre et 250 mm de profondeur. Un insert alternatif (44 mm x 170 mm de profondeur) est disponible et se suspend du haut de la cuve avec réglage en hauteur par l’utilisateur.

Versions

• MEDUSA 511 B (Modèle Basique) : le régulateur affiche la consigne et la température mesurée par la sonde de régulation. Livré en standard avec manchon 6 puits (Ø 8 mm, profondeur 250 mm), logiciel Cal Notepad, câble de communication série, manuel d’utilisation et certificat de traçabilité.
• MEDUSA 511 S (Modèle sur Site) : en plus des fonctions du modèle B, dispose d’un deuxième indicateur numérique pour sonde de référence, entrée température universelle (Pt100 et thermocouples Types K, N, R, S, L, B, PL2, T, J, E), possibilité de programmer jusqu’à 5 points d’étalonnage, minuterie pour automatiser les transitions et les séquences Points Fixes ITS-90. L’indicateur et le contrôleur sont accessibles via les interfaces de communication.

Points clés

• Large volume d’étalonnage : 48 x 285 mm (valeur également mentionnée dans les points clés)
• Plage de température : 50°C à 700°C
• Utilisation pour étalonnage par comparaison et Points Fixes ITS-90
• Compatibilité avec thermomètres et sondes de grande longueur

Spécifications - résumé
Gamme de température : 50°C à +700°C
Stabilité absolue sur 30 min : Four d’étalonnage ±0,03°C ; Source corps noir ±0,1°C ; Capteurs de surface ±0,5°C ; Cellules Points Fixes ITS-90 ±0,001°C
Temps de descente 550°C → 30°C : 5 h
Temps de montée 30°C → 550°C : 90 min
Volume d’étalonnage : 45 x 285 mm de profondeur (table) — Incertitudes : voir graphe fourni sur la fiche produit
Insert standard : 6 puits Ø 8 mm, profondeur 250 mm

Accessoires et options

• Manchons métalliques : 511-06-01 (manchon standard 6 puits Ø 8 mm, profondeur 250 mm), 511-06-02 (manchon sans perçage), 511-06-03 (manchon spécifique), 510-06-04 (bloc d’égalisation ajustable en hauteur).
• Puits alternatif : manchon 6 x Ø 8 mm profondeur 157 mm (référence pour profondeur alternative).
• Sondes et cibles : 935-14-95H/DB (sonde de travail Pt100), 511-06-05 (cible corps noir), 511-06-06 (manchon et sonde de référence pour étalonnage capteurs de surface).
• Cellules Points Fixes ITS-90 (enveloppe métal ou quartz) : M 17668ML, M 17669ML, M 17671ML, M 17672ML (mini cellules Indium, Etain, Zinc, Aluminium) livrées avec certificat de pureté.
• Autres accessoires : 935-14-66 (sonde de référence pour étalonnage capteur de surface), 935-14-49 (sonde de référence pour corps noir), 510-02-02C (manchon pour étalonnage des capteurs de surface), 510-05-00 (support pour cellule Indium à Zinc), 511-05-01 (support pour cellule Aluminium), 931-22-58 (valise de transport).

Information de transport
Dimensions sans emballage : 430 x 310 x 300 mm
Poids sans emballage : 25 kg

Caractéristiques / spécifications techniques

• Gamme de température : 50°C à +700°C
• Stabilité (30 min) : Four d’étalonnage ±0,03°C ; Source corps noir ±0,1°C ; Capteurs de surface ±0,5°C ; Cellules Points Fixes ITS-90 ±0,001°C
• Temps de montée (30°C → 550°C) : 90 min
• Temps de descente (550°C → 30°C) : 5 h
• Volume d’étalonnage : 45 x 285 mm (table) — valeur 48 x 285 mm également mentionnée dans les points clés
• Insert standard : 6 puits Ø 8 mm, profondeur 250 mm
• Dimensions : 430 x 310 x 300 mm
• Masse : 25 kg
• Affichage : Résolution 0,01 à 99,99 et 0,1 à 100,0 / 650,0 ; unités °C, °F, K
• Alimentation : 108 / 130 V (50 / 60 Hz) ou 208 / 240 V (50 / 60 Hz) — 1800 Watts
• Interfaces de communication : RS 232
