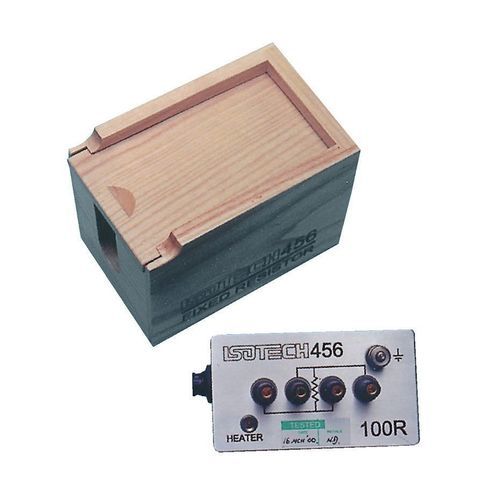

Résistance à courant continu 456

courant alternatifAC/DCpour laboratoire

Présentation
Les résistances AC / DC fixes à température contrôlée de la série 456 sont disponibles en 5 valeurs : 10 Ω / 25 Ω / 100 Ω / 1000 Ω / 10000 Ω. Elles offrent de très hautes performances grâce à une grande stabilité et à une température finement contrôlée. Elles sont étanches aux environnements nocifs et immergées dans l'huile pour une meilleure stabilité.

Principales caractéristiques

• Coefficient nominal de température en résistance : ±0,02 ppm /°C (température contrôlée entre 18 et 25°C)
• Puissance : 0,5 Watt à 25°C
• Tolérance en résistance : ±0,005%
• Bruit en courant : < 0,010 µV (RMS) / V de la tension appliquée
• FEM thermiques : 0,1 µV /°C max, 0,05 µV /°C typique
• Etanche aux environnements nocifs, immergé dans l'huile

Description détaillée
Scellées hermétiquement, les résistances fixes 456 sont protégées contre l'entrée d'humidité ou d'oxygène, évitant toute dégradation à long terme. Elles sont remplies d'huile qui assure une bonne conduction thermique et permet de supporter de courtes périodes de surcharge sans dommage. Précises à ±0,005% avec une dérive inférieure à 5 ppm sur le long terme, ces résistances peuvent servir d'étalon secondaire pour l'étalonnage d'autres appareils. La stabilité typique est de 0,1 ppm / mois ou mieux.

Génération de résistance (tableau)
Valeur ohmique : 10 Ω / 25 Ω / 100 Ω / 1000 Ω / 10000 Ω
Stabilité : 1 ppm / an à 1 mA
Coefficient nominal de température : 0,02 ppm /°C (température contrôlée entre 18 et 25°C)
Tolérance (précision initiale) : ±0,005 %
Inductance : 0,08 µH
Capacitance : 0,5 pF
Effets FEM thermiques : 0,1 µV /°C max, 0,05 µV /°C typique
Bruit : < 0,010 µV (RMS) / V de la tension appliquée

Incertitudes d'étalonnage UKAS (k = 2)
Résistance DC : 0,1 à 1000 Ω → ±5 ppm (meilleures incertitudes élargies)
Résistance DC : 1 kΩ à 100 kΩ → ±12 ppm
Résistance AC : 2,5 Ω à 400 Ω (75 Hz) → ±15 ppm
Résistance AC : 400 Ω à 1000 Ω (75 Hz) → ±100 ppm

Spécifications générales
Dimensions (L x l x h) : 144 x 110 x 96 mm (avec boîtier)
Masse : 1 kg (avec boîtier), 550 g (sans boîtier)

Caractéristiques / spécifications techniques

• Modèle : série 456 (valeurs : 10 Ω, 25 Ω, 100 Ω, 1000 Ω, 10000 Ω)
• Coefficient de température : ±0,02 ppm /°C (18–25°C)
• Puissance nominale : 0,5 W à 25°C
• Tolérance initiale : ±0,005 %
• Bruit : < 0,010 µV (RMS) / V
• FEM thermiques : 0,1 µV/°C max, 0,05 µV/°C typique
• Inductance : 0,08 µH
• Capacitance : 0,5 pF
• Stabilité : 1 ppm / an à 1 mA
• Dérive long terme : inférieure à 5 ppm (stabilité typique 0,1 ppm / mois)
• Construction : scellée hermétiquement, remplie d'huile
• Température de maintien : 30°C ±0,1°C (autres températures sur demande)
• Consommation du chauffage : 2 W à 5 V
• Temps de montée en température : ~30 minutes depuis 20°C jusqu'à 30°C
• Indicateur : LED de maintien de température
• Dimensions boîtier : 144 x 110 x 96 mm
• Masse : 1 kg (avec boîtier) / 550 g (sans boîtier)
• Certification : certificat d'étalonnage UKAS (2 sigma)
