Chambre d'essai thermostatique THV series

climatiqued'humiditéde température

Présentation produit

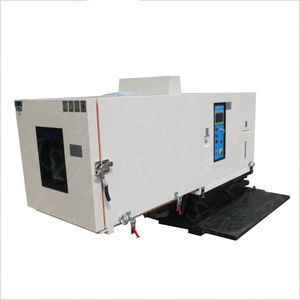

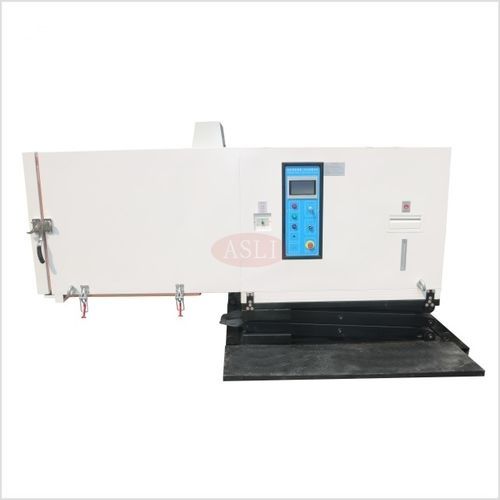

La série THV est une chambre d'essai environnementale combinée intégrant les essais de température, d'humidité et de vibration dans une solution unique. En soumettant l'échantillon (DUT) à des profils environnementaux contrôlés et accélérés, le système fournit des données de performance et de défaillance représentatives en cycles de test raccourcis. Applications typiques : composants pour moteurs et transport ferroviaire, électronique et autres secteurs exigeant des essais de contrainte environnementale intégrés.

Caractéristiques clés

• Intégration : Chambre et réfrigération combinées avec console indépendante pour une empreinte au sol réduite et une installation simplifiée.
• Couverture : Six degrés de température (A–F) jusqu'à −75 °C ; plages haute température optionnelles 150 °C ou 200 °C.
• Intérieur : Intérieur en acier inoxydable SUS 304 pour résistance à la corrosion et performances d'humidité répétables.
• Options d'agitateur : Agitateurs électrodynamiques assortis ES-Series de 3 000 N à 100 000 N pour s'adapter à la masse et aux exigences de force du DUT.
• Contrôle : Contrôleur tactile LCD programmable avec communication RS-232 pour la gestion des profils et l'échange de données.

Spécification de la chambre — THV Series
Modèles : THV-408 (A~F), THV-1000 (A~F), THV-1500 (A~F)
Dimensions intérieures L×H×P (mm) : 600×850×800 — 1000×1000×1000 — 1500×1500×1500
Dimensions extérieures L×H×P (mm) : 850×1950×2100 — 1300×2200×2400 — 1800×2400×3000
Plage de température : Degrés bas A–F : 25 °C / 0 °C / −20 °C / −40 °C / −60 °C / −70/−75 °C ; hautes températures : jusqu'à 100 °C (150 °C / 200 °C optionnel)
Plage d'humidité : 20–98 % H.R. (10–98 % ou 5–98 % disponible avec déshumidificateur)
Précision et uniformité de contrôle : ±0,5 °C ; ±2,5 % H.R. — Uniformité ≤ ±2 °C ; ±3 % H.R.
Vitesses de variation thermique : Montée 0,1–3,0 °C/min ; Descente 0,1–1,0 °C/min (min. 1,5 °C/min optionnel)
Protections : Interrupteur sans fusible, protection surcharge compresseur, protection fluide (haut/bas), protection sur-excès d'humidité et de température, alarmes de défaut et avertissement de stockage d'eau

Spécification de l'agitateur assorti — ES Series
Modèle | Force sinus (N) | Force aléa (N) | Fréquence (Hz) | Accélération (m/s²) | Vitesse (m/s) | Déplacement (pp) mm | Charge max. (kg) | Masse bobine (kg) | Taille bobine (mm)
ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150
ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230
ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230
ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230
ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240
ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320
ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450
ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450
ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450
ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450
ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450

Composition du système

• Chambre d'essai avec intérieur SUS 304 et contrôle intégré température/humidité.
• Unités de réfrigération (Tecumseh, France ; Bitzer/Bizer, Allemagne).
• Contrôle d'humidité avec déshumidificateur optionnel pour essais basse humidité.
• Plateau de vibration électrodynamique (ES-Series) assorti aux exigences du DUT.
• Contrôleur tactile LCD programmable avec interface RS-232.

Normes

• IEC 68-2-1 (Froid)
• IEC 68-2-2 (Chaleur sèche)
• IEC 68-2-3 (Chaleur humide — État stable)
• IEC 68-2-30 (Chaleur humide — Cyclique)
• IEC 68-2-14 (Variation de température)
• MIL-STD-810G / MIL-STD-810F (Essais environnementaux)
• ISO 16750-3 (Véhicules routiers — Charges mécaniques)

Applications

• Composants aviation & aérospatial
• Composants et modules automobiles
• Électronique et ensembles PCB
• Équipements de télécommunications
• Composants pour transport maritime, ferroviaire et logistique
• Laboratoires de recherche et universitaires
• Organismes d'essai et de certification
• Entreprises R&D matériaux

Livrables & Service

• Manuel d'installation et d'exploitation avec schémas électriques et checklist de démarrage.
• Liste de colisage d'export et documents d'expédition.
• Garantie 12 mois couvrant la chambre, système de réfrigération et contrôleur.
• Délais standard : ~20 jours ouvrables ; 30–40 jours pour réalisations personnalisées.
• Support technique distant à vie ; mise en service sur site disponible en option.

FAQ

• La chambre peut-elle fonctionner en température et humidité sans vibration ? — Oui, la chambre fonctionne indépendamment ; la vibration peut être ajoutée lors de la commande.
• La taille de la chambre est-elle personnalisable ? — Oui ; tailles internes standard : THV-408, THV-1000, THV-1500 ; dimensions personnalisées possibles.
• Quelle garantie est incluse ? — Garantie de 12 mois et support technique distant à vie.

Spécifications techniques

• Modèle / Série : THV Series (Temperature Humidity Vibration Combined Test Chamber).
• Tailles internes standard : 600×850×800 mm (THV-408) ; 1000×1000×1000 mm (THV-1000) ; 1500×1500×1500 mm (THV-1500).
• Tailles externes (approx.) : 850×1950×2100 mm (THV-408) ; 1300×2200×2400 mm (THV-1000) ; 1800×2400×3000 mm (THV-1500).
• Plage de température : degrés A–F jusqu'à −75 °C ; hautes jusqu'à 100 °C (150/200 °C optionnel).
• Plage d'humidité : standard 20–98 % H.R. ; 10–98 % / 5–98 % disponible avec déshumidificateur.
• Précision de contrôle : ±0,5 °C ; ±2,5 % H.R. ; uniformité ≤ ±2 °C ; ±3 % H.R.
• Vitesses thermiques : montée 0,1–3,0 °C/min ; descente 0,1–1,0 °C/min (1,5 °C/min optionnel).
• Agitateurs assortis : ES-Series de 3 000 N à 100 000 N ; plages de fréquence typiques 3–3500 / 3–2500 Hz selon modèle.
• Paramètres clés agitateur : accélération jusqu'à 1000 m/s² ; vitesses jusqu'à ~1.8 m/s ; déplacements jusqu'à 51 mm p-p ; charges DUT max. ~100 kg à 1000 kg selon modèle.
• Matériau intérieur : acier inoxydable SUS 304.
• Inclus en standard : manuel d'installation, liste de colisage, garantie 12 mois, support distant à vie.
• Délais : ~20 jours ouvrables (standard) ; 30–40 jours pour personnalisations.
