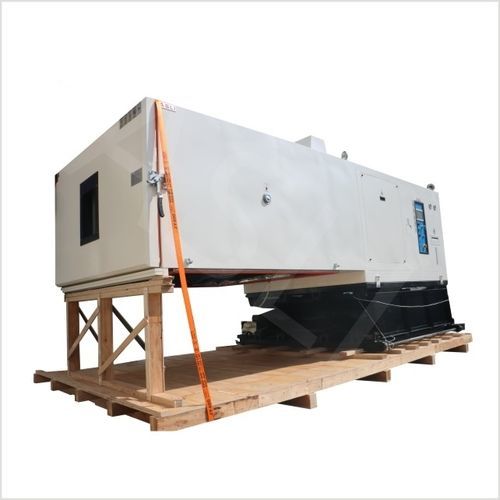

Chambre d'essai thermostatique THV-1000 (A~F)

climatiquede températured'humidité

Présentation du produit
La série THV associe une chambre à température et humidité contrôlées à un agisseur électrodynamique adapté afin d'exécuter des essais combinés température‑humidité‑vibration sans déplacer l'échantillon (DUT). Conçue pour le criblage environnemental et la qualification de composants, ensembles électroniques, instruments et matériaux dans les secteurs industriels.

Points clés

• Chambre intégrée et agisseur ES‑Series appairé pour des essais combinés continus.
• Trois volumes internes (THV‑408 / THV‑1000 / THV‑1500) et six degrés de température (A–F) jusqu'à −75 °C.
• Intérieur en acier inoxydable SUS 304 pour résistance à la corrosion lors de cycles d'humidité répétés.
• Options d'agiteurs appairés de ES‑3 à ES‑100, forces de 3 000 N à 100 000 N adaptées à différents masses et besoins en force.

Spécification de la chambre — série THV

• Dimensions internes (L×H×P mm) : 600×850×800 (THV‑408) / 1000×1000×1000 (THV‑1000) / 1500×1500×1500 (THV‑1500).
• Dimensions externes (L×H×P mm) : 850×1950×2100 / 1300×2200×2400 / 1800×2400×3000.
• Grades de température A–F : options basses 25 °C / 0 °C / −20 °C / −40 °C / −60 °C / −70 °C / −75 °C ; haute : 100 °C (150 °C / 200 °C en option).
• Plage d'humidité : standard 20–98% H.R. ; 10–98% ou 5–98% disponibles avec déshumidificateur optionnel.
• Précision de contrôle : ±0,5 °C ; ±2,5% H.R.
• Vitesses de rampe : montée 0,1–3,0 °C/min ; descente 0,1–1,0 °C/min (1,5 °C/min en option).
• Protections : interrupteur sans fusible, protection surcharge compresseur, détection haute/basse pression frigorigène, alarmes sur‑humidité et sur‑température, avertissements de défaut et de manque d'eau.

Spécification de l'agisseur appairé — série ES

• Modèles ES‑3 à ES‑100 couvrant forces sinusoïdales/aleatoires de 3 000 N à 100 000 N.
• Plages de fréquence selon modèle (typ. 3–3500 Hz à 3–2500 Hz pour les plus grands modèles).
• Accélérations maximales jusqu'à 1000 m/s² suivant le modèle ; charges maximales de ~100 kg à 1000 kg selon modèle.
• Tailles et masses de bobine variables selon modèle pour correspondre au DUT et au profil d'essai.

Ce que délivre le système — Caractéristiques

• Intégration : Chambre et circuit frigorifique combinés en une unité compacte avec console indépendante pour réduire l'encombrement et le temps d'installation.
• Couvrance : Six degrés de température (A–F) pour répondre à diverses normes sans sur‑spécifier la capacité.
• Durabilité : Intérieur en SUS 304 pour résistance à la corrosion lors des cycles d'humidité.
• Flexibilité : Large choix d'agisseurs ES pour adapter la force au poids du DUT.

Normes et méthodes d'essai typiques

• IEC 68‑2‑1 (Froid)
• IEC 68‑2‑2 (Chaleur sèche)
• IEC 68‑2‑3 (Humidité — état stable)
• IEC 68‑2‑30 (Humidité — cyclique)
• IEC 68‑2‑14 (Variation de température)
• MIL‑STD‑810G / MIL‑STD‑810F (Essais environnementaux)
• ISO 16750‑3 (Véhicules routiers — charges mécaniques)

Composition du système

• 01 Chambre d'essai — intérieur SUS 304, contrôle combiné température et humidité.
• 02 Réfrigération — unités compresseurs spécifiées (marques internationales).
• 03 Contrôle d'humidité — régulation automatique ; déshumidificateur optionnel.
• 04 Banc de vibration — agisseur électrodynamique ES‑Series appairé selon masse/force du DUT.
• 05 Contrôleur tactile — écran LCD programmable avec communication RS‑232.

Livrables et service

• Manuel d'installation et d'utilisation (schémas de câblage, checklist de démarrage).
• Liste de colisage export et documents d'expédition standard.
• Garantie 12 mois couvrant chambre, système frigorifique et contrôleur ; assistance à distance à vie (conditions applicables).
• Délai standard : ~20 jours ouvrables pour modèles standards ; 30–40 jours pour configurations personnalisées.

Caractéristiques techniques

• Modèles : THV Series (THV‑408, THV‑1000, THV‑1500).
• Intérieur : acier inoxydable SUS 304.
• Précision de contrôle : ±0,5 °C ; ±2,5% H.R.
• Plage de température : grades A–F jusqu'à −75 °C ; haute jusqu'à 100 °C (150/200 °C optionnel).
• Plage d'humidité : 20–98% H.R. (10–98% / 5–98% avec option déshumidificateur).
• Agitateur compatible : série ES (ES‑3 à ES‑100) ; forces 3 000–100 000 N, plages de fréquence et charge selon modèle.
• Contrôleur : écran tactile programmable avec interface RS‑232.
