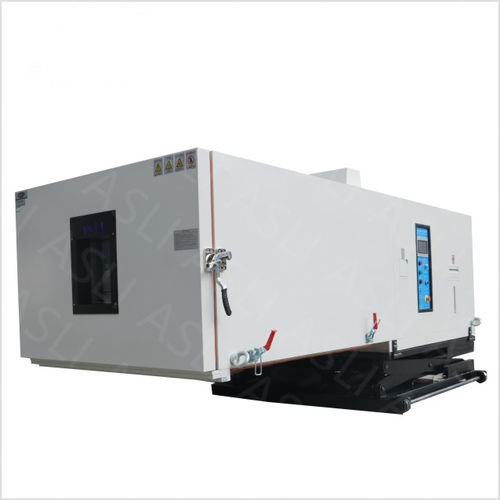

Chambre climatique THV series

thermostatiqued'humiditéde température

Aperçu produit
La série THV combine contrôle de température et d'humidité avec agitation électrodynamique intégrée pour des essais de fiabilité en environnement combiné. Plages de température jusqu'à −75 °C et jusqu'à 100 °C (150 °C / 200 °C en option) ; contrôle d'humidité disponible jusqu'à 5–98 % H.R. Conçue pour l'aérospatial, l'automobile, l'électronique, les télécommunications, le pétrole, la chimie et les laboratoires de recherche afin d'évaluer composants, ensembles et matériaux soumis à contraintes thermiques, hygrométriques et vibratoires.

Description
Solution combinée température-humidité-vibration intégrant une chambre environnementale THV et un agitateur série ES. Le concept intégré limite les manipulations d'échantillons et assure des profils d'essai combinés reproductibles pour les qualifications accélérées.

Spécification de la chambre — série THV
Paramètre | THV-408 (A–F) | THV-1000 (A–F) | THV-1500 (A–F)
Dimension interne L×H×P (mm) | 600 × 850 × 800 | 1000 × 1000 × 1000 | 1500 × 1500 × 1500
Dimension externe L×H×P (mm) | 850 × 1950 × 2100 | 1300 × 2200 × 2400 | 1800 × 2400 × 3000
Plage de température | Basse: (A) +25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C / −75 °C; Haute: 100 °C (150 °C / 200 °C en option) | Basse: (A) +25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C / −75 °C; Haute: 100 °C (150 °C / 200 °C en option) | Basse: (A) +25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C / −75 °C; Haute: 100 °C (150 °C / 200 °C en option)
Plage d'humidité | 20–98% H.R.; 10–98% / 5–98% disponibles avec déshumidificateur | 20–98% H.R.; 10–98% / 5–98% disponibles avec déshumidificateur | 20–98% H.R.; 10–98% / 5–98% disponibles avec déshumidificateur
Précision de contrôle | ±0,5 °C; ±2,5% H.R. | ±0,5 °C; ±2,5% H.R. | ±0,5 °C; ±2,5% H.R.
Vitesse montée/descente | Montée: 0,1–3,0 °C/min; Descente: 0,1–1,0 °C/min (min. 1,5 °C/min optionnel) | Montée: 0,1–3,0 °C/min; Descente: 0,1–1,0 °C/min (min. 1,5 °C/min optionnel) | Montée: 0,1–3,0 °C/min; Descente: 0,1–1,0 °C/min (min. 1,5 °C/min optionnel)
Dispositifs de protection | Interrupteur sans fusible; protection surcharges compresseur; détection tension gaz frigorigène haute/basse; alarmes dépassement humidité/temperature; avertissement de panne et manque d'eau. | Interrupteur sans fusible; protection surcharges compresseur; détection tension gaz frigorigène haute/basse; alarmes dépassement humidité/temperature; avertissement de panne et manque d'eau. | Interrupteur sans fusible; protection surcharges compresseur; détection tension gaz frigorigène haute/basse; alarmes dépassement humidité/temperature; avertissement de panne et manque d'eau.

Spécification de l'agitateur assorti — série ES
Modèle | Force sinusoïdale (N) | Force aléatoire (N) | Fréquence (Hz) | Accélération (m/s²) | Vitesse (m/s) | Déplacement (p-p) mm | Charge max (kg) | Masse bobine (kg) | Taille bobine (mm)
ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150
ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230
ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230
ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230
ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240
ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320
ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450
ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450
ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450
ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450
ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450

Atouts

• Intégration : chambre et groupe frigorifique en unité unique avec console indépendante pour réduire l'emprise au sol et simplifier l'installation.
• Couverture : six niveaux de température (A–F) jusqu'à −75 °C pour conformité à différents standards.
• Construction : intérieur en acier inoxydable SUS 304 pour résistance à la corrosion et stabilité lors de cycles d'humidité répétés.
• Flexibilité : agitateur série ES disponible de 3 000 N à 100 000 N selon masse DUT et effort requis.

Normes

• IEC 68-2-1 (Froid)
• IEC 68-2-2 (Chaleur sèche)
• IEC 68-2-3 (Humidité — État stable)
• IEC 68-2-30 (Humidité — Cyclique)
• IEC 68-2-14 (Variation de température)
• MIL-STD-810G / MIL-STD-810F (Essais environnementaux)
• ISO 16750-3 (Véhicules routiers — Charges mécaniques)

Composition du système

• Cuvette d'essai : intérieur en SUS 304 avec contrôle combiné température/humidité.
• Frigorigène : compresseurs Tecumseh et Bitzer en options.
• Contrôle d'humidité : régulation automatique ; déshumidificateur optionnel pour essais basse humidité.
• Banc de vibration : agitateur électrodynamique série ES sélectionné selon masse et force requises du DUT.
• Contrôleur : écran tactile programmable LCD avec interface RS-232 pour management des profils d'essai.

Livrables & Service

• Manuel d'installation et d'exploitation (schémas de câblage et check-list de démarrage).
• Liste de colisage export et documents d'expédition (facture commerciale, certificats selon demande).
• Garantie 12 mois couvrant chambre, système frigorifique et contrôleur.
• Délais standards : 20 jours ouvrés (30–40 jours ouvrés pour variantes personnalisées).
• Assistance technique à distance à vie incluse.

Caractéristiques techniques

• Série / Modèle : THV (THV-408 / THV-1000 / THV-1500).
• Options température : jusqu'à −75 °C (grades A–F) ; haute température 100 °C (150 °C / 200 °C en option).
• Contrôle humidité : nominal 20–98% H.R. ; 10–98% ou 5–98% disponibles avec déshumidificateur.
• Précision de contrôle : ±0,5 °C ; ±2,5% H.R.
• Taux de montée/descente : montée 0,1–3,0 °C/min ; descente 0,1–1,0 °C/min (1,5 °C/min optionnel).
• Intérieur : acier inoxydable SUS 304.
• Protections : interrupteur sans fusible, détection surcharge compresseur, protection haute/basse tension frigorigène, alarmes dépassement température/humidité, avertissements panne et manque d'eau.
• Agitateur assorti : série ES de 3 000 N à 100 000 N selon modèle et fréquences associées.
• Contrôleur : écran tactile programmable avec interface RS-232.
