Chambre d'essai thermostatique THV series

climatiquede températured'humidité

Présentation du produit

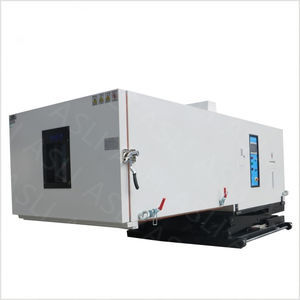

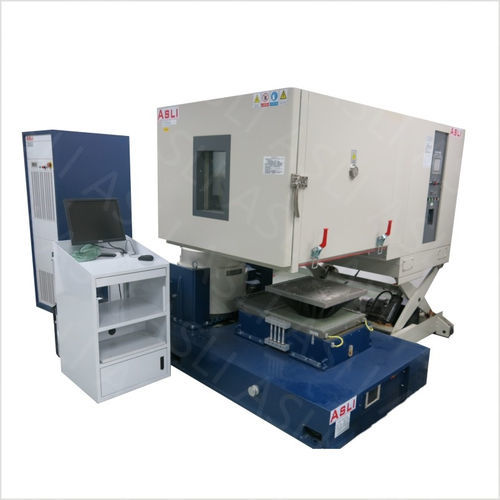

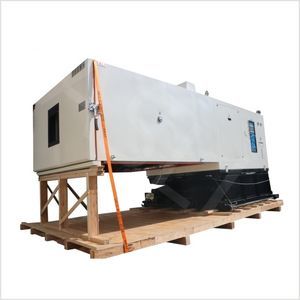

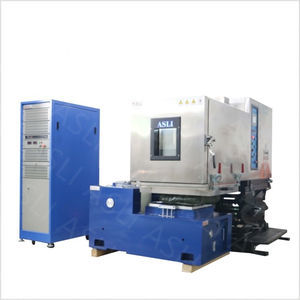

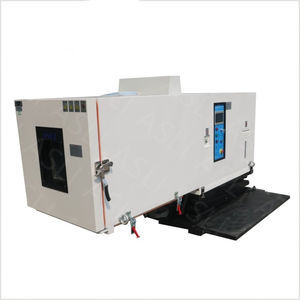

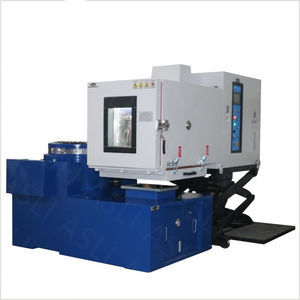

Système d'essai température‑humidité‑vibration, vertical ou horizontal, intégrant une chambre contrôlée et un shaker électrodynamique pour réaliser des essais environnementaux combinés sans déplacer l'EUT (DUT). Convient aux composants électriques/électroniques, pièces automobiles, matériaux et ensembles industriels.

Spécifications de la chambre — Série THV
Paramètre | THV-408 (A~F) | THV-1000 (A~F) | THV-1500 (A~F)
Dimension interne L×H×P (mm) | 600 × 850 × 800 | 1000 × 1000 × 1000 | 1500 × 1500 × 1500
Dimension externe L×H×P (mm) | 850 × 1950 × 2100 | 1300 × 2200 × 2400 | 1800 × 2400 × 3000
Plage de température | Basse : (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C / −75 °C ; Haute : 100 °C (150 °C / 200 °C en option) | Basse : (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C / −75 °C ; Haute : 100 °C (150 °C / 200 °C en option) | Basse : (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C / −75 °C ; Haute : 100 °C (150 °C / 200 °C en option)
Plage d'humidité | 20–98% H.R. (10–98% / 5–98% disponible avec déshumidificateur) | 20–98% H.R. (10–98% / 5–98% disponible avec déshumidificateur) | 20–98% H.R. (10–98% / 5–98% disponible avec déshumidificateur)
Précision de contrôle | ±0,5 °C ; ±2,5% H.R. | ±0,5 °C ; ±2,5% H.R. | ±0,5 °C ; ±2,5% H.R.
Vitesse montée/descente | Montée : 0,1–3,0 °C/min ; Descente : 0,1–1,0 °C/min (min. 1,5 °C/min en option) | Montée : 0,1–3,0 °C/min ; Descente : 0,1–1,0 °C/min (min. 1,5 °C/min en option) | Montée : 0,1–3,0 °C/min ; Descente : 0,1–1,0 °C/min (min. 1,5 °C/min en option)
Dispositifs de protection | Interrupteur sans fusible ; protection contre surcharge du compresseur ; protection tension réfrigérant haute/basse ; alarmes dépassement humidité/température ; alerte de panne ; alerte manque d'eau.

Spécifications du shaker — Série ES
Modèle | Force sinusoïdale (N) | Force aléatoire (N) | Fréquence (Hz) | Accélération (m/s²) | Vitesse (m/s) | Déplacement (pp) mm | Charge max. (kg) | Masse bobine (kg) | Taille bobine (mm)
ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150
ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230
ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230
ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230
ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240
ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320
ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450
ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450
ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450
ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450
ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450

Aperçu
Solution intégrée combinant une chambre température‑humidité (série THV) et un shaker électrodynamique assorti (série ES) pour réaliser des essais environnementaux combinés sans déplacer l'échantillon. Choisissez la chambre par volume interne (408 / 1000 / 1500) et le degré de température (A–F, jusqu'à −75 °C). Associez un shaker ES adapté (3 000 N à 100 000 N).

Caractéristiques

• Intégration : chambre et refroidissement dans un seul système coordonné avec console indépendante — réduction de l'encombrement et simplification de l'installation par rapport aux systèmes séparés.
• Couverture : six degrés de température (A–F) jusqu'à −75 °C pour conformité aux protocoles d'essai.
• Matériau intérieur : acier inoxydable SUS 304, résistant à la corrosion lors de cycles d'humidité répétés.
• Flexibilité : large choix de shakers ES pour s'adapter à la masse du DUT et à la force requise (3 000 N à 100 000 N).

Normes prises en charge

• IEC 68‑2‑1 (Froid)
• IEC 68‑2‑2 (Chaleur sèche)
• IEC 68‑2‑3 (Chaleur humide — État stable)
• IEC 68‑2‑30 (Chaleur humide — Cyclique)
• IEC 68‑2‑14 (Changement de température)
• MIL‑STD‑810G / MIL‑STD‑810F (Essais environnementaux)
• ISO 16750‑3 (Véhicules routiers — Charges mécaniques)

Composition du système

• Chambre d'essai : intérieur en SUS 304 avec contrôle combiné température/humidité.
• Réfrigération : groupes compresseurs Tecumseh et Bizer.
• Contrôle d'humidité : régulation automatique ; déshumidificateur optionnel pour faibles humidités.
• Banque de vibration : shaker ES‑Series sélectionné selon poids et exigences du DUT.
• Contrôleur : écran tactile LCD avec communication RS‑232 pour profils programmables.

Livrables et service

• Manuel d'installation et d'exploitation (avec schémas de câblage et checklist de mise en service).
• Liste d'emballage à l'export et documents d'expédition.
• Garantie de 12 mois couvrant la chambre, le système de réfrigération et le contrôleur.
• Délai standard : ~20 jours ouvrables ; 30–40 jours pour configurations personnalisées.
• Support technique distant à vie ; mise en service sur site en option.

Caractéristiques techniques

• Série : THV (THV-408, THV-1000, THV-1500) et ES (shakers).
• Dimensions internes (mm) : 600×850×800 / 1000×1000×1000 / 1500×1500×1500.
• Plage de température : +25 °C à −70/−75 °C selon degré (A–F) ; température haute standard 100 °C (150/200 °C en option).
• Plage d'humidité : 20–98% H.R. ; options 10–98% et 5–98% avec déshumidificateur.
• Précision de contrôle : ±0,5 °C ; ±2,5% H.R.
• Vitesse de montée/descente : montée 0,1–3,0 °C/min ; descente 0,1–1,0 °C/min (option 1,5 °C/min).
• Protections : interrupteur sans fusible, surcharge compresseur, protections tension/réfrigérant, alarmes humidité/température, avertissement de panne et manque d'eau.
• Shakers assortis : ES‑Series ES‑3 à ES‑100 (3 000 N à 100 000 N) avec plages de fréquence selon modèle.
• Garantie : 12 mois. Délai : ~20 jours ouvrables (configurations personnalisées : 30–40 jours). Support distant à vie inclus.
