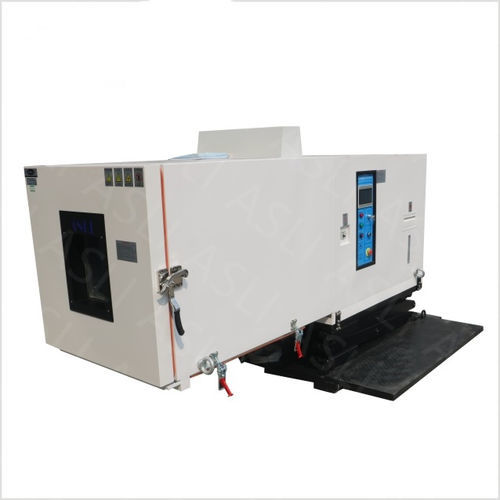

Chambre climatique THV-408 (A~F)

thermostatiqued'humiditéde température

Présentation du produit
La série THV intègre une chambre température‑humidité contrôlée avec un agitateur électrodynamique série ES assorti pour réaliser des essais combinés d'environnement et de vibration sans déplacer l'objet d'essai (DUT). Convient pour l'électronique, les pièces automobiles, les matériaux et les applications aérospatiales.

Concept clé
Disposition chambre+agitateur permettant des essais en vibration verticale et horizontale sous température et humidité contrôlées (y compris humidité élevée et changements rapides de température) dans un seul banc, améliorant la répétabilité et réduisant les manipulations.

Spécification de la chambre — Série THV (résumé)
Paramètre | THV-408 (A~F) | THV-1000 (A~F) | THV-1500 (A~F)
Dimensions internes L×H×P (mm) | 600×850×800 | 1000×1000×1000 | 1500×1500×1500
Dimensions externes L×H×P (mm) | 850×1950×2100 | 1300×2200×2400 | 1800×2400×3000
Plage de température | Bas: grades A–F de 25 °C jusqu'à −75 °C; Haut: jusqu'à 100 °C (150 °C / 200 °C en option) | Même | Même
Plage d'humidité | 20–98% H.R. (10–98% / 5–98% disponible avec déshumidificateur) | Même | Même
Précision de contrôle | ±0,5 °C; ±2,5% H.R. | ±0,5 °C; ±2,5% H.R. | ±0,5 °C; ±2,5% H.R.
Vitesses de rampe | Montée: 0,1–3,0 °C/min; Descente: 0,1–1,0 °C/min (descente 1,5 °C/min optionnelle) | Même | Même
Dispositifs de protection | Interrupteur sans fusible; protection surcharge compresseur; protection haute/basse tension du fluide frigorigène; alarmes sur‑humidité et sur‑température; avertissements de défaut et manque d'eau. | Même | Même

Spécification de l'agitateur — Série ES (résumé)
Modèle | Force sinusoïdale (N) | Force aléatoire (N) | Fréquence (Hz) | Accélération (m/s²) | Déplacement (pp) mm | Charge max (kg)
ES-3 / ES-3a | 3000 | 3000 | 3–3500 | jusqu'à 1000 / 400 | 25 / 40 | 100 / 120
ES-6 / ES-6a | 6000 | 6000 | 3–3500 | 1000 | 25 / 51 | 180 / 250
ES-10 | 10000 | 10000 | 3–3000 | 1000 | 51 | 270
ES-20 | 20000 | 20000 | 3–3000 | 1000 | 51 | 300
ES-30 … ES-100 | 30000–100000 | 30000–100000 | 3–2800 / 3–2500 | 1000 | jusqu'à 51 | jusqu'à 1000

Détails
Sélectionnez le modèle THV selon le volume interne (408 / 1000 / 1500) et le grade de température (A–F). Associez un agitateur ES (3 000 N–100 000 N) en fonction de la masse du DUT et de la force requise. Utilisé en aéronautique, marine, électronique, automobile et télécommunications.

Caractéristiques — Ce que fournit le système

• Intégration: Chambre et réfrigération combinées avec console indépendante pour réduire l'emprise et le temps d'installation par rapport à des systèmes séparés.
• Plages: Six grades de température (A–F) jusqu'à −75 °C; choix selon le cahier des charges d'essai.
• Intérieur: Acier inoxydable SUS 304 pour résistance à la corrosion lors des cycles d'humidité.
• Flexibilité: Options d'agitateur ES pour adapter la force au poids du DUT.

Composition du système

• Cabine d'essai: contrôle combiné température et humidité, intérieur SUS 304.
• Réfrigération: unités compresseurs haute performance (ex.: Tecumseh, Bizer).
• Contrôle d'humidité: régulation automatique; déshumidificateur optionnel.
• Plateforme vibration: agitateur ES sélectionné selon le DUT.
• Contrôleur: écran tactile LCD avec communication RS‑232 pour profils programmables.

Livrables & service

• Manuel d'installation et d'exploitation avec schémas électriques et check‑list de démarrage.
• Liste d'emballage export et documents d'expédition.
• Garantie 12 mois couvrant la chambre, le système frigorifique et le contrôleur.
• Délais: ~20 jours ouvrés standard; 30–40 jours pour réalisations sur mesure.
• Support technique distant à vie; mise en service sur site disponible en option.

Normes
Normes prises en charge: IEC 68‑2‑1, IEC 68‑2‑2, IEC 68‑2‑3, IEC 68‑2‑30, IEC 68‑2‑14, MIL‑STD‑810G / MIL‑STD‑810F, ISO 16750‑3.

Remarques
Les grades A–F diffèrent par la capacité en basses températures. Le choix de l'agitateur se fait selon le poids du DUT et la force nécessaire; le système se configure selon les conditions d'essai client.

Spécifications techniques

• Modèles THV: THV‑408, THV‑1000, THV‑1500 (tailles internes indiquées ci‑dessus).
• Plage de température: jusqu'à −75 °C (grade F) à +100 °C standard (150 °C / 200 °C en option).
• Plage d'humidité: standard 20–98% H.R.; 10–98% ou 5–98% avec option déshumidificateur.
• Précision: ±0,5 °C; ±2,5% H.R.
• Rampe thermique: montée 0,1–3,0 °C/min; descente 0,1–1,0 °C/min (1,5 °C/min descente optionnelle).
• Gamme d'agitateurs: ES‑series 3 000 N à 100 000 N; plages de fréquence selon modèle; accélération jusqu'à 1000 m/s².
• Finition intérieure: SUS 304 inox.
• Contrôle: écran tactile programmable, RS‑232.
• Garantie & délais: 12 mois; délai standard ~20 jours ouvrés.
