Chambre climatique THV series

thermostatiqued'humiditéde température

Aperçu produit

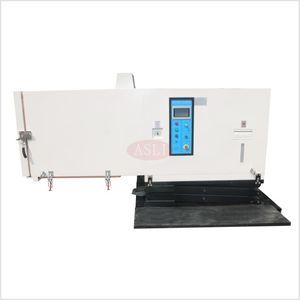

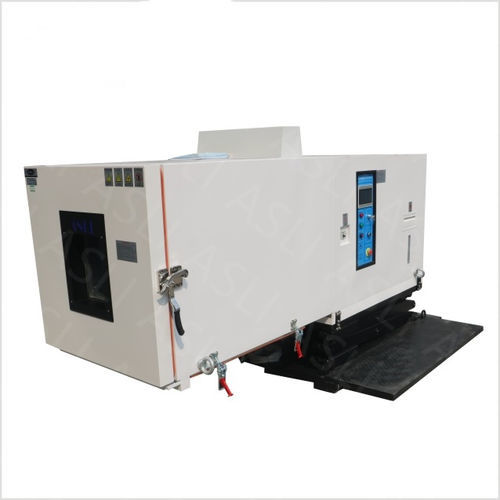

La chambre d'essai combinée température‑humidité‑vibration intègre une enceinte température/humidité avec un agitateur électrodynamique assorti pour réaliser des essais environnementaux combinés sans déplacer l'objet sous essai (DUT). Utilisée pour l'électronique, composants automobiles, aéronautique, télécommunications, transport et laboratoires de recherche. Certifiée CE ; garantie 12 mois ; délai standard : 20 jours ouvrables ; support technique à distance à vie inclus.

Caractéristiques principales

• Conception intégrée : chambre et système de réfrigération en une seule unité avec console indépendante pour un encombrement réduit et une installation simplifiée.
• Degrés de température A–F, capacité basse température jusqu'à −75 °C et option haute température jusqu'à 100 °C (150 °C / 200 °C en option).
• Intérieur : acier inoxydable SUS 304, résistant à la corrosion et facile à nettoyer.
• Agitation adaptée : agitateurs électrodynamiques ES‑Series disponibles de 3 000 N à 100 000 N pour correspondre à la masse et aux efforts requis par le DUT.
• Contrôleur tactile programmable avec communication RS‑232 pour profils automatiques.

Spécification de la chambre — Série THV
Paramètre | THV‑408 (A~F) | THV‑1000 (A~F) | THV‑1500 (A~F)
Dimensions internes L×H×P (mm) | 600 × 850 × 800 | 1000 × 1000 × 1000 | 1500 × 1500 × 1500
Dimensions externes L×H×P (mm) | 850 × 1950 × 2100 | 1300 × 2200 × 2400 | 1800 × 2400 × 3000
Plage de température | Basse : (A) +25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C / −75 °C ; Haute : 100 °C (150 °C / 200 °C optionnel) | Idem | Idem
Plage d'humidité | 20–98% H.R. (10–98% / 5–98% disponible avec déshumidificateur) | Idem | Idem
Précision de contrôle | ±0,5 °C ; ±2,5% H.R. | ±0,5 °C ; ±2,5% H.R. | ±0,5 °C ; ±2,5% H.R.
Vitesse montée/descente | Montée : 0,1–3,0 °C/min ; Descente : 0,1–1,0 °C/min (min. 1,5 °C/min optionnel) | Idem | Idem
Dispositifs de protection | Interrupteur sans fusible ; protection surcharge compresseur ; protection haut/bas tension fluide frigorigène ; protection sur‑humidité et sur‑température ; alarme de défaut ; alerte absence d'eau.

Spécification de l'agitateur assorti — Série ES
Modèle | Force sinusoïdale (N) | Force aléatoire (N) | Fréquence (Hz) | Accélération (m/s²) | Vitesse (m/s) | Déplacement (p‑p) mm | Charge max. (kg) | Masse bobine (kg) | Taille bobine (mm)
ES‑3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150
ES‑3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230
ES‑6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230
ES‑6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230
ES‑10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240
ES‑20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320
ES‑30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450
ES‑40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450
ES‑50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450
ES‑60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450
ES‑100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450

Composition du système

• Cámara de prueba : intérieur en SUS 304 avec contrôle combiné température/humidité.
• Réfrigération : compresseurs Tecumseh (France) et Bitzer (Allemagne) selon configuration.
• Contrôle d'humidité : gestion automatique avec option déshumidificateur pour faibles humidités.
• Plateau de vibration : agitateur ES‑Series sélectionné selon masse du DUT et efforts requis.
• Contrôleur tactile : écran LCD tactile programmable avec communication RS‑232 pour profils d'essai.

Normes

• IEC 68‑2‑1 (Froid)
• IEC 68‑2‑2 (Chaleur sèche)
• IEC 68‑2‑3 (Humidité — État stable)
• IEC 68‑2‑30 (Humidité cyclique)
• IEC 68‑2‑14 (Changement de température)
• MIL‑STD‑810G / MIL‑STD‑810F (Tests environnementaux)
• ISO 16750‑3 (Véhicules routiers — Charges mécaniques)

Livrables & Service

• Manuel d'installation et d'exploitation : documentation de mise en service avec schémas de câblage et check‑list de démarrage.
• Packing list d'export et documents d'expédition : documentation complète incluant facture commerciale.
• Garantie 12 mois couvrant la chambre, le système de réfrigération et le contrôleur.
• Délai standard : 20 jours ouvrables pour modèles standards ; 30–40 jours pour configurations personnalisées.
• Support technique à distance à vie inclus ; mise en service sur site disponible en option payante.

Applications

• Aéronautique & Spatial
• Composants automobiles
• Électronique & cartes PCB
• Télécommunications
• Transport & Expédition
• Laboratoires de recherche & universités
• Organismes d'essai & de certification
• Entreprises R&D matériaux

Spécifications techniques

• Séries principales : THV (chambres combinées température/humidité intégrées à la vibration) et ES (agitateurs électrodynamiques 3 kN–100 kN).
• Dimensions internes disponibles : 600×850×800 mm ; 1000×1000×1000 mm ; 1500×1500×1500 mm.
• Plage de température : +25 °C à −75 °C selon grade (A–F) ; haute température standard 100 °C (150 °C / 200 °C optionnel).
• Plage d'humidité : standard 20–98% H.R. ; options 10–98% ou 5–98% avec déshumidificateur.
• Précision de contrôle : ±0,5 °C ; ±2,5% H.R.
• Vitesse de rampe : montée 0,1–3,0 °C/min ; descente 0,1–1,0 °C/min (option minimum 1,5 °C/min).
• Protections : protection compresseur, protection fluide haut/bas, alarmes sur‑humidité/sur‑température, alertes défaut et manque d'eau.
• Agitateurs ES : forces sinusoïdales/ aléatoires 3 000 N à 100 000 N ; fréquences 3–3500 Hz selon modèle ; accélérations jusqu'à 1000 m/s².
• Contrôleur : écran tactile programmable avec communication RS‑232 pour profils automatisés.
