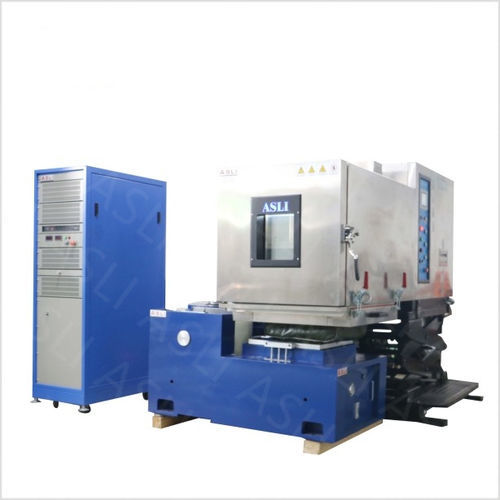

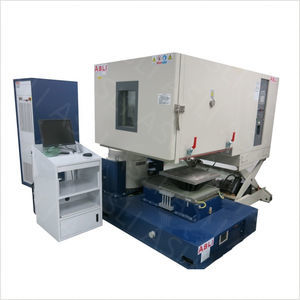

Chambre climatique THV-1500 (A~F)

thermostatiquede températured'humidité

Présentation Le système d'essai combiné température-humidité-vibrations ISO 16750-3 simule les conditions de température, d'humidité et de vibrations afin de tester les propriétés des matériaux ou des produits. Il est largement utilisé pour les produits aérospatiaux, les instruments et appareils de mesure électroniques, les matériaux, les produits électriques et électroniques, ainsi que diverses pièces électroniques SAP dans des environnements combinant température, humidité et vibrations. Lorsque l'échantillon est testé par le système, les vibrations (sinusoïdales ou aléatoires), la température (élevée ou basse), l'humidité et les contraintes électriques sont combinées et appliquées selon la période spécifiée afin de reproduire les conditions environnementales rencontrées pendant le transport et l'utilisation. Caractéristiques techniques de la chambre — Série THV Paramètre | THV-408 (A~F) | THV-1000 (A~F) | THV-1500 (A~F) Dimensions internes L × H × P (mm) | 600 × 850 × 800 | 1 000 × 1 000 × 1 000 | 1 500 × 1 500 × 1 500 Dimensions extérieures L × H × P (mm) | 850 × 1 950 × 2 100 | 1 300 × 2 200 × 2 400 | 1 800 × 2 400 × 3 000 Plage de température | Basse : (A) 25 °C / (B) 0 °C / (C) −20 °C / (D) −40 °C / (E) −60 °C / (F) −70 °C / −75 °C ; Haute : 100 °C (150 °C / 200 °C en option) Plage d'humidité | 20–98 % HR (10–98 % / 5–98 % disponibles avec déshumidificateur) Précision de régulation | ±0,5 °C ; ±2,5 % d'humidité relative Vitesse de montée / de descente | Montée : 0,1–3,0 °C/min ; en baisse : 0,1–1,0 °C/min (min. 1,5 °C/min en option) Dispositifs de protection | Interrupteur sans fusible ; surcharge du compresseur ; tension du fluide de refroidissement trop élevée ou trop faible ; humidité et température excessives ; alerte de défaut ; alerte de niveau d'eau insuffisant. Spécifications des agitateurs compatibles — Série ES Modèle | Force sinusoïdale (N) | Force aléatoire (N) | Fréquence (Hz) | Accélération (m/s²) | Vitesse (m/s) | Déplacement (crête à crête) mm | Charge max. Charge (kg) | Masse de la bobine (kg) | Dimensions de la bobine (mm) ES-3 | 3 000 | 3 000 | 3–3 500 | 1 000 | 1,6 | 25 | 100 | 3,5 | Φ150 ES-3a | 3 000 | 3 000 | 3–3 500 | 400 | 1,6 | 40 | 120 | 9 | Φ230 ES-6 | 6 000 | 6 000 | 3–3 500 | 1 000 | 1,6 | 25 | 180 | 6,5 | Φ230 ES-6a | 6 000 | 6 000 | 3–3 500 | 1 000 | 1,6 | 51 | 250 | 12 | Φ230 ES-10 | 10 000 | 10 000 | 3–3 000 | 1 000 | 1,8 | 51 | 270 | 14 | Φ240 ES-20 | 20 000 | 20 000 | 3–3 000 | 1 000 | 1,8 | 51 | 300 | 30 | Φ320 ES-30 | 30 000 | 30 000 | 3–2 800 | 1 000 | 1,8 | 51 | 450 | 40 | Φ450 ES-40 | 40 000 | 40 000 | 3–2 800 | 1 000 | 1,8 | 51 | 500 | 50 | Φ450 ES-50 | 50 000 | 50 000 | 3–2 700 | 1 000 | 1,8 | 51 | 750 | 50 | Φ450 ES-60 | 60 000 | 60 000 | 3–2 700 | 1 000 | 1,8 | 51 | 750 | 60 | Φ450 ES-100 | 100 000 | 100 000 | 3–2 500 | 1 000 | 1,8 | 51 | 1 000 | 90 | Φ450 Caractéristiques

• Intégration : chambre et système de réfrigération en une seule unité — conception compacte avec console indépendante réduisant l’encombrement au sol et le temps d’installation.
• Couverture : six classes de température (A–F) jusqu’à −75 °C ; sélection de la classe en fonction de la norme d’essai ; plage de températures élevées en option (150 °C / 200 °C).
• Durabilité : intérieur en acier inoxydable SUS 304 — résistant à la corrosion et stable lors de cycles d’humidité répétés.
• Flexibilité : options d’agitateurs de la série ES adaptées, de 3 000 N à 100 000 N, en fonction du poids de l’échantillon testé et de la force requise.

Composition du système

• Chambre d’essai : contrôle combiné de la température et de l’humidité avec intérieur en SUS 304.
• Réfrigération : groupes compresseurs Tecumseh (France) et Bizer (Allemagne).
• Contrôle de l’humidité : contrôle automatique ; déshumidificateur en option pour les essais à faible humidité.
• Banc de vibration : Agitateur électrodynamique de la série ES adapté, sélectionné en fonction du poids de l’échantillon testé et de la force requise.
• Contrôleur tactile : Écran tactile LCD avec communication RS-232 pour les profils programmables.

Livrables et service

• Manuel d’installation et d’utilisation : documentation de mise en service comprenant les schémas de câblage et la liste de contrôle de mise en service.
• Liste de colisage pour l’exportation et documents d’expédition : documentation complète relative au fret, y compris la facture commerciale.
• Garantie de 12 mois : couvre la chambre, le système de réfrigération et le contrôleur.
• Délai de livraison standard : environ 20 jours ouvrés pour les modèles standard ; 30 à 40 jours ouvrés pour les modèles sur mesure.
• Assistance technique à distance à vie incluse.

Normes et applications Les normes prises en charge comprennent la CEI 68-2-1 (froid), la CEI 68-2-2 (chaleur sèche), la CEI 68-2-3 (chaleur humide — régime permanent), la CEI 68-2-30 (chaleur humide — cyclique), la norme CEI 68-2-14 (variation de température), la norme MIL-STD-810G/F (essais environnementaux) et la norme ISO 16750-3 (véhicules routiers — charges mécaniques). Applications typiques : aéronautique et aérospatiale ; composants automobiles ; électronique et assemblages de circuits imprimés ; télécommunications ; expédition et transport ; laboratoires de recherche et universitaires ; organismes d’essais et de certification ; entreprises de R&D dans le domaine des matériaux. Caractéristiques / spécifications techniques

• Série de modèles : Série THV (chambres disponibles : THV-408, THV-1000, THV-1500)
• Dimensions internes (mm) : THV-408 = 600 × 850 × 800 ; THV-1000 = 1 000 × 1 000 × 1 000 ; THV-1500 = 1 500 × 1 500 × 1 500
• Dimensions extérieures (mm) : THV-408 = 850 × 1 950 × 2 100 ; THV-1000 = 1 300 × 2 200 × 2 400 ; THV-1500 = 1 800 × 2 400 × 3 000
• Plage de température : niveaux bas A à F, de 25 °C à −70/−75 °C ; Haute : 100 °C en standard (150/200 °C en option)
• Plage d'humidité : 20–98 % d'humidité relative ; options : 10 à 98 % / 5 à 98 % avec déshumidificateur
• Précision de régulation : ±0,5 °C ; ±2,5 % d'humidité relative
• Vitesse de variation de température : en hausse : 0,1 à 3,0 °C/min ; en baisse : 0,1 à 1,0 °C/min (1,5 °C/min en option)
• Protection : interrupteur sans fusible, protection contre les surcharges du compresseur, protection contre les tensions trop élevées ou trop basses du fluide frigorigène, alarmes de surhumidité et de surchauffe, avertissement de défaut, avertissement de niveau d’eau insuffisant
• Plage de force de secouage compatible : Série ES de 3 000 N à 100 000 N ; plages de fréquence généralement comprises entre 3 et 2 500 / 3 et 3 500 Hz selon le modèle
• Contrôleur : Écran tactile LCD, profils programmables, communication RS-232
• Matériau intérieur : acier inoxydable SUS 304
• Garantie et assistance : garantie de 12 mois ; assistance technique à distance à vie ; délai de livraison standard d’environ 20 jours ouvrés
