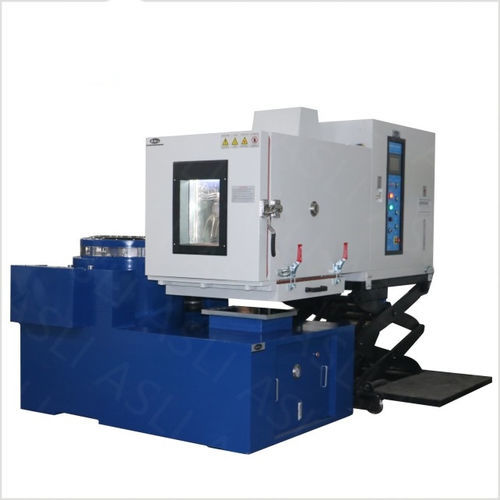

Chambre climatique THV series

thermostatiqued'humiditéde température

Résumé
La série THV intègre contrôle de température, d'humidité et capacité de vibration assortie pour réaliser des essais environnementaux combinés sans repositionner le DUT. Tailles internes disponibles : THV-408, THV-1000, THV-1500. Degrés de température A–F jusqu'à −75 °C ; options haute température jusqu'à 100 °C (150 °C / 200 °C en option).

Caractéristiques principales

• Conception intégrée : Chambre et unité de réfrigération combinées avec console indépendante pour faciliter l'installation.
• Couverture de température : Six degrés (A–F) atteignant −75 °C ; choisissez selon la norme d'essai.
• Contrôle d'humidité : 20–98% H.R. en standard ; 10–98% ou 5–98% disponibles avec deshumidificateur optionnel.
• Intérieur : Acier inox SUS 304, résistant à la corrosion et stable lors de cycles d'humidité répétés.
• Accouplement vibro : Compatible avec les agitateurs ES-Series (3 000 N à 100 000 N), sélectionnés selon le poids et la force nécessaires du DUT.

Spécification de la chambre — série THV

• Modèles : THV-408, THV-1000, THV-1500
• Dimensions internes (L×H×P) : 600 × 850 × 800 mm ; 1000 × 1000 × 1000 mm ; 1500 × 1500 × 1500 mm
• Dimensions externes (L×H×P) : 850 × 1950 × 2100 mm ; 1300 × 2200 × 2400 mm ; 1800 × 2400 × 3000 mm
• Plage de température : Degrés A–F (25 °C à −75 °C) ; haute température jusqu'à 100 °C (150 °C / 200 °C en option)
• Plage d'humidité : 20–98% H.R. (10–98% / 5–98% avec deshumidificateur)
• Précision de contrôle : ±0,5 °C ; ±2,5% H.R.
• Vitesses de rampe : Montée 0,1–3,0 °C/min ; Descente 0,1–1,0 °C/min (min. 1,5 °C/min en option)
• Protections : Interrupteur sans fusible, surcharge compresseur, détection tension frigorigène haute/basse, alertes sur-humidité/température, avertissements de panne et de réservoir d'eau

Spécification de l'agitateur — série ES

• Modèles disponibles : ES-3, ES-3a, ES-6, ES-6a, ES-10, ES-20, ES-30, ES-40, ES-50, ES-60, ES-100
• Plage de forces : Sinusoïdal et aléatoire de 3 000 N à 100 000 N
• Paramètres types (exemple) : ES-3 — 3 000 N ; 3–3 500 Hz ; accélération jusqu'à 1 000 m/s² ; charge max ~100 kg. Voir fiche technique complète pour chaque modèle.

Normes

• IEC 68-2-1 / 68-2-2 / 68-2-3 / 68-2-30 / 68-2-14
• MIL-STD-810F / MIL-STD-810G
• ISO 16750-3

Composition du système

• Chambre d'essai avec intérieur SUS 304 et contrôle combiné température/humidité.
• Unités de réfrigération de fabricants reconnus (Tecumseh, Bizer).
• Contrôle automatique de l'humidité ; deshumidificateur optionnel pour faibles humidités.
• Table de vibration ES-Series adaptée selon les besoins du DUT.
• Contrôleur tactile LCD avec communication RS-232 pour profils programmables.

Livrables & service

• Manuel d'installation et d'exploitation avec schémas de câblage et checklist de démarrage.
• Liste d'emballage d'exportation et documents d'expédition.
• Garantie 12 mois couvrant la chambre, le système de réfrigération et le contrôleur.
• Délai standard : ~20 jours ouvrables (30–40 jours ouvrables pour configurations personnalisées).
• Support technique à distance à vie ; mise en service sur site disponible en option payante.

Applications

• Essais aérospatiaux et aviation
• Composants et systèmes automobiles
• Électronique et ensembles PCB
• Équipements de télécommunications
• Qualification pour transport et logistique
• Laboratoires de recherche et organismes de certification

Spécifications techniques

• Série modèle : THV Series (THV-408, THV-1000, THV-1500)
• Dimensions internes : 600×850×800 mm ; 1000×1000×1000 mm ; 1500×1500×1500 mm
• Plage de température : jusqu'à −75 °C (grade F) ; haute jusqu'à 100 °C ; options 150 °C / 200 °C
• Plage d'humidité : 20–98% H.R. (10–98% / 5–98% optionnel)
• Précision : ±0,5 °C ; ±2,5% H.R.
• Vitesses de rampe : montée 0,1–3,0 °C/min ; descente 0,1–1,0 °C/min (1,5 °C/min optionnel)
• Matériau intérieur : acier inox SUS 304
• Agitateurs compatibles : ES-Series (3 000 N–100 000 N)
• Protections et contrôleur comme indiqué ci‑dessus
