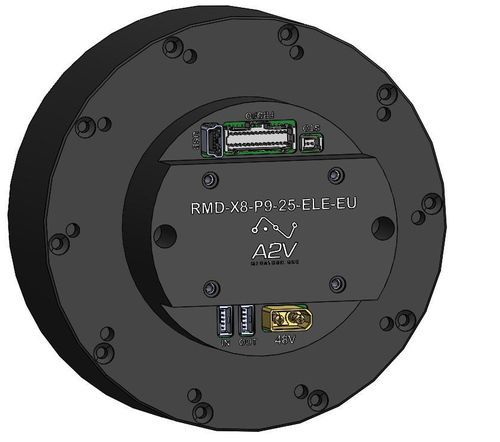

Servo-moto-réducteur brushless RMD-X8-P9-25-ELE-EU

BLDCbrushless DCplanétaire

Présentation
Moteur brushless de type pancake avec variateur intégré, codeur 18 bits et réducteur planétaire 9:1. Communication EtherCAT et USB. Couple nominal 10 Nm, vitesse nominale 110 tr/min, tension d'alimentation 48 V. Conçu pour systèmes d'entraînement industriels compacts nécessitant un couple continu élevé.

Résumé technique (tableau)
Type de moteur : Moteur brushless pancake
Tension d'entrée (V) : 48
Puissance nominale (W) : 125
Couple nominal (Nm) : 10
Vitesse nominale (tr/min) : 110
Courant nominal (A) : 3,2
Couple crête (Nm) : 25
Courant crête (A) : 8
Communication : EtherCAT / USB

Options

• Frein : personnalisation possible
• Protection : version IP54 disponible sur demande

Caractéristiques / spécifications techniques

• Modèle : RMD-X8-P9-25-ELE-EU
• Type de réducteur : Réducteur planétaire
• Rapport de réduction : 9:1
• Tension d'alimentation : 48 V
• Puissance nominale : 125 W
• Couple nominal : 10 Nm
• Vitesse nominale : 110 tr/min
• Courant nominal : 3,2 A
• Couple crête : 25 Nm
• Courant crête : 8 A
• Couple d'entraînement arrière : 0,61 Nm
• Jeu (backlash) : 10 arcmin
• Charge axiale admissible : 985 N
• Charge radiale admissible : 1250 N
• Type de codeur : Codeur 18 bits
• Entrées / sorties : 6 IN / 4 OUT / 2 AIN / 2 STO
• Communication : EtherCAT / USB
• Poids : 740 g
