Servomoteur brushless RMD-X6-P36-40-ELE-EU
48 Vtype pancakeavec codeur et driver intégrés

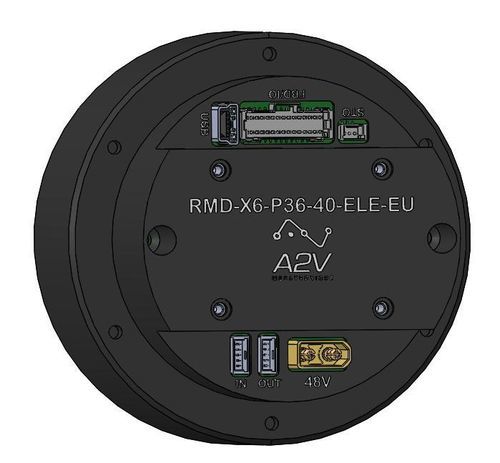

Servomoteur brushless - RMD-X6-P36-40-ELE-EU - A2V Mécatronique - 48 V / type pancake / avec codeur et driver intégrés
Servomoteur brushless - RMD-X6-P36-40-ELE-EU - A2V Mécatronique - 48 V / type pancake / avec codeur et driver intégrés
Servomoteur brushless - RMD-X6-P36-40-ELE-EU - A2V Mécatronique - 48 V / type pancake / avec codeur et driver intégrés - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de A2V Mécatronique

Caractéristiques

Type
brushless
Voltage
48 V
Construction
type pancake, avec codeur et driver intégrés
Indice de protection
IP54
Autres caractéristiques
avec encodeur intégré, EtherCAT, à commande intégrée, avec électronique intégrée
Puissance

0,17 kW
(0,23 hp)

Intensité

Min: 5,2 A

Max: 10,5 A

Couple

Min: 18 Nm
(13,276119 ft.lb)

Max: 40 Nm
(29,502486 ft.lb)

Vitesse de rotation

90 rpm
(565,4867 rad.min-1)

Description

Présentation
Moteur brushless pancake avec variateur intégré, codeur 18 bits et réducteur planétaire. Communication : EtherCAT / USB. Conçu pour des installations compactes nécessitant un couple élevé, un positionnement précis et une intégration simplifiée.

Caractéristiques principales affichées
  • Couple nominal : 18 Nm
  • Vitesse nominale : 90 tr/min
  • Communication : EtherCAT / USB

Table récapitulative — Moteur avec variateur intégré + codeur + réducteur
Type de moteur | Tension d'entrée (V) | Puissance nominale (W) | Couple nominal (Nm) | Vitesse nominale (tr/min) | Courant nominal (A) | Couple crête (Nm) | Courant crête (A) | Communication | 2D/3D | Prix
RMD-X6-P36-40-ELE-EU | 48 | 170 | 18 | 90 | 5,2 | 40 | 10,5 | EtherCAT / USB | Plan 2D disponible | sur demande

Options
  • Frein : personnalisation possible
  • Protection : version IP54 personnalisable

Caractéristiques / spécifications techniques
  • Réducteur : planétaire
  • Rapport de réduction : 36:1
  • Tension d'entrée : 48 V
  • Puissance nominale : 170 W
  • Couple nominal : 18 Nm
  • Vitesse nominale : 90 tr/min
  • Courant nominal : 5,2 A
  • Couple crête : 40 Nm
  • Courant crête : 10,5 A
  • Couple d'entraînement arrière : 0,91 Nm
  • Jeu : 15 arcmin
  • Charge axiale : 775 N
  • Charge radiale : 1250 N
  • Type de codeur : Codeur 18 bits
  • Communication : EtherCAT / USB
  • Entrées / sorties : 6 IN / 4 OUT / 2 AIN / 2 STO
  • Poids : 580 g
