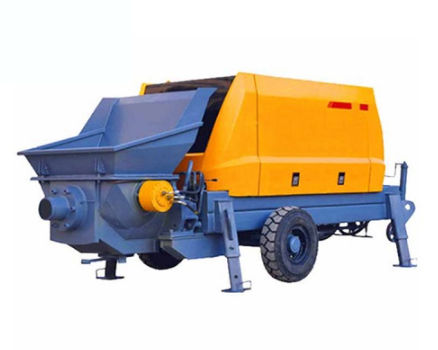

Pompe à béton mobile YG series

pour tunnelpour l'intérieurd'extérieur

Présentation du produit
Pompe à béton mobile compacte conçue pour le transfert de béton par pression hydraulique. L’unité comprend un corps de pompe solide, une conduite de refoulement haute pression et, sur certains modèles, des groupes doubles de pompe pour garantir la continuité de fonctionnement lors d’équipes longues.

Principe de fonctionnement
La pompe fonctionne en trois phases : aspiration, compression et refoulement, améliorant l’efficacité par rapport au travail manuel dans des espaces confinés ou en intérieur. Certains modèles proposent une télécommande sans fil avec une portée jusqu’à 1000 m pour un positionnement et une exploitation plus sûrs.

Avantages techniques clés

• Système de commande intelligent : réglage continu entre haute et basse pression pour un contrôle précis du débit.
• Haute pression de refoulement : transition optimisée du diamètre de la vanne en S réduit la résistance au transport.
• Composants premium : intégration d’éléments hydrauliques Kawasaki et de composants électriques Siemens lorsque spécifié.
• Lubrification centralisée automatique : réduit l’usure et prolonge les intervalles d’entretien d’environ 30 %.
• Conception portable : mobilité facilitée sur routes rurales et chantiers intérieurs par rapport aux pompes montées sur camion.

Paramètres (exemple modèle unique YG-10)
Modèle : YG-10
Puissance moteur : 15 kW
Rendement : 6 m³/h
Pression maximale : 15 MPa
Pression de travail : 10 MPa
Taille maximale d'agrégat : 0,5–1,5 cm
Distance de convoyage verticale : 20 m
Distance de convoyage horizontale : 50 m
Diamètre de la conduite : Ø80 mm
Masse totale : 600 kg
Dimensions : 1800 × 700 × 1100 mm

Paramètres (comparaison de la série)
Modèles : YG-20, YG-30, YG-40, YG-50
Puissance moteur : 22 kW (YG-20), 37 kW (YG-30), 45 kW (YG-40), 55 kW (YG-50)
Pression maximale de sortie : YG-30 26 MPa, YG-40 28 MPa, YG-50 28 MPa
Débit théorique maximal : YG-30 16–18 m³/h, YG-40 20–22 m³/h, YG-50 35 m³/h
Taille maximale d'agrégat : YG-30 ≤20 mm, YG-40 ≤30 mm, YG-50 ≤40 mm
Distance verticale : YG-20 40 m, YG-30 80 m, YG-40 120 m, YG-50 150 m
Distance horizontale : YG-20 80 m, YG-30 140 m, YG-40 260 m, YG-50 300 m
Diamètres de conduite : Ø80 / Ø100 / Ø125 mm selon modèle
Masse totale : 1600 kg (YG-20) à 2500 kg (YG-50)
Dimensions : de 3400 × 1200 × 1600 mm à 4200 × 1700 × 1750 mm selon modèle

Applications

• Construction résidentielle : maisons individuelles, coulage sur toits ou petites surfaces.
• Travaux hydrauliques : réparations de petits barrages et renforcement de canaux d’irrigation.
• Tunnels et mines : exploitation en espaces très confinés.
• Voirie municipale : réparations urbaines avec perturbation minimale du trafic.

Extensions produit
Variantes et équipements associés disponibles : unités pompe-malaxeur (alimentation, malaxage et pompage intégrés) pour le malaxage sur site, et pompes sur chenilles pour terrains difficiles nécessitant mobilité autonome et meilleure traction.

Points techniques fréquents

• Le refoulement horizontal peut atteindre jusqu’à 300 m selon le modèle et les conditions de chantier.
• Avec des vannes en S résistantes à l’usure et des bagues coupeuses, les volumes peuvent atteindre plusieurs dizaines de milliers de m³ en conditions normales.
• Le contrôle PLC supervise la lubrification et alerte pour l’entretien ; les circuits électriques sont conçus pour des réparations simples sur site.
• Matériaux adaptés : béton à granulométrie fine, ciment cellulaires légers, mortier ; taille d’agrégat maximale jusqu’à 40 mm sur les modèles à plus grande capacité.

Caractéristiques / spécifications techniques

• Brand: YG Machinery
• Modèle principal (exemple sur la page) : YG-10 — Puissance moteur 15 kW, Débit 6 m³/h, Pression max 15 MPa, Horizontal 50 m, Vertical 20 m, Dia. conduite Ø80 mm, Poids 600 kg, Dimensions 1800×700×1100 mm
• Modèles de la série : YG-20 / YG-30 / YG-40 / YG-50 avec puissances 22 kW à 55 kW, débit jusqu’à 35 m³/h, portée verticale jusqu’à 150 m, portée horizontale jusqu’à 300 m
• Composants clés : hydraulique Kawasaki, pièces électriques Siemens (si spécifié)
• Fonctions : conception à vanne en S, lubrification centralisée automatique, contrôle de pression intelligent, télécommande sans fil optionnelle
