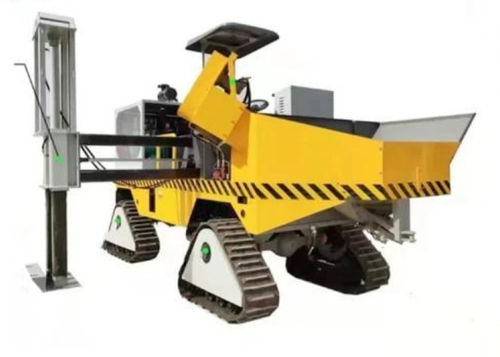

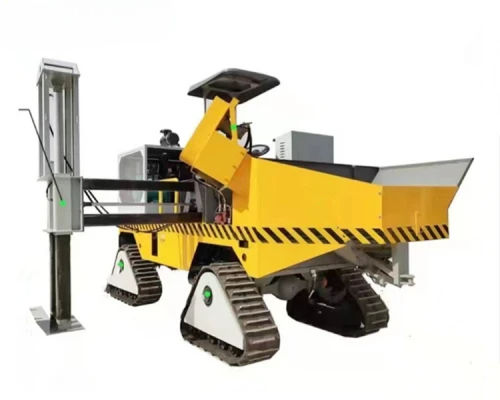

Machine à coffrages glissants YG-KB series

Présentation
La machine à bordure en béton est un équipement lourd pour la construction routière, conçu pour le coulage continu in situ des bordures et caniveaux en béton par procédé de coffrage glissant. La machine utilise un vis d'alimentation pour pousser le béton frais dans un moule de formage et un vibrateur haute fréquence pour assurer la compaction et la finition. Elle remplace les méthodes préfabriquées et s'utilise pour accotements d'autoroute, lignes médianes urbaines et bordures paysagères, en parcourant droites et courbes complexes avec guidage automatique adapté.

Conseil pratique
Vérifiez la précision du système de direction pour les projets comportant des courbes : les systèmes de direction automatique double réduisent fortement la dérive latérale et maintiennent une largeur de chaussée constante sur différents rayons.

Applications

• Travaux municipaux : périmètres de parkings, lignes médianes et bordures urbaines.
• Infrastructures : bordures rapides pour caniveaux, accotements d'autoroute et drains périmétriques d'aéroport (selon configuration).
• Paysage et structures spéciales : bordures paysagères continues, éléments de type barrière jersey et profils de bordure sur mesure.

Caractéristiques clés

• Système de direction automatique double pour réduire la déviation de position sur courbe de plus de 95 % et maintenir la largeur de chaussée.
• Fonction anti-glissement auto-verrouillante pour maintenir la vitesse réglée en pente et éviter le glissement pendant la formation du caniveau.
• Transmission et traction 4WD robustes : généralement motorisée par un moteur diesel turbo 4 cylindres de 65 kW pour pousser le matériau sur des pentes légères.
• Méthode de formage : vibrateur haute fréquence avec moteur de vibration intégré pour une meilleure densité et qualité de surface du béton.
• Vis d'alimentation entraînée par moteur hydraulique couple élevé avec pales résistantes à l'usure ; granulométrie recommandée 5–16 mm pour éviter les obstructions.
• Refroidissement hydraulique en deux étapes (eau + air) pour maintenir basse la température de l'huile et prolonger la durée de vie des pompes/moteurs.

Paramètres - YG-KB20
Modèle : YG-KB20
Système de direction : Système de direction automatique
Moteur : 65 kW, AC380V
Type : Moteur diesel turbo 4 cylindres
Vitesse nominale : 1500 tr/min
Taille de bordure : Hauteur ≤ 600 mm, Largeur ≤ 2000 mm
Méthode de formage : Vibrateur haute fréquence
Moteur de vibration intégré
Rayon de braquage minimum : 6800 mm
Vitesse de battage : 1–7 m/min (réglable)
Volume de trémie : 1 m³
Dimensions machine : 5000 × 2400 × 2800 mm
Poids : 6000 kg

Paramètres - YG-KB30
Modèle : YG-KB30
Système de direction : Système de direction automatique
Moteur : 65 kW
Taille de bordure : Hauteur ≤ 1100 mm, Largeur ≤ 2000 mm
Méthode de formage : Vibrateur haute fréquence
Moteur de vibration intégré
Rayon de braquage minimum : 6800 mm
Vitesse de battage : 1–10 m/min (réglable)
Coupée du moule : 1200 mm
Volume de trémie : 1 m³
Dimensions machine : 5200 × 2400 × 2800 mm
Poids : 7000 kg

Notes opérationnelles et avantages

• Adaptée au coulage continu de bordures et caniveaux par coffrage glissant sur autoroutes, voies urbaines, parkings et bordures paysagères.
• Les systèmes de direction double et anti-glissement améliorent la précision, la sécurité et la répétabilité sur tracés courbes et en pente.
• La vitesse de battage réglable s'adapte aux différents dosages et conditions de chantier.
• Plusieurs configurations (chenille/châssis, diverses courses de moule) permettent d'adapter la machine aux exigences du projet.

FAQ - Points clés

• Granulométrie recommandée : 5–16 mm pour un fonctionnement fiable de la vis d'alimentation.
• Maintenance : le refroidissement en deux étapes réduit les températures hydrauliques et diminue la fréquence et le coût de maintenance.

Spécifications techniques

• Dénomination commerciale : Série YG-KB (exemples : YG-KB20, YG-KB30).
• Direction : Système de direction automatique double pour grande précision en courbe.
• Anti-glissement : Fonction auto-verrouillante intégrée pour stabilité en pente.
• Puissance moteur : Typiquement 65 kW, diesel turbo 4 cylindres.
• Vitesse nominale : 1500 tr/min (valeur typique pour KB20).
• Dimensions de bordure : KB20 Hauteur ≤ 600 mm ; KB30 Hauteur ≤ 1100 mm ; Largeur ≤ 2000 mm pour les deux.
• Formage : Vibrateur haute fréquence avec moteur de vibration intégré.
• Rayon de braquage minimum : 6800 mm.
• Vitesse de battage : Réglable ; KB20 1–7 m/min, KB30 1–10 m/min.
• Volume de trémie : 1 m³.
• Empreinte machine : env. 5000–5200 mm longueur × 2400 mm largeur × 2800 mm hauteur.
• Poids : env. 6000–7000 kg selon modèle.
• Granulométrie recommandée : 5–16 mm.
• Refroidissement hydraulique : Deux étapes (eau + air) pour prolonger la durée de vie des composants.
