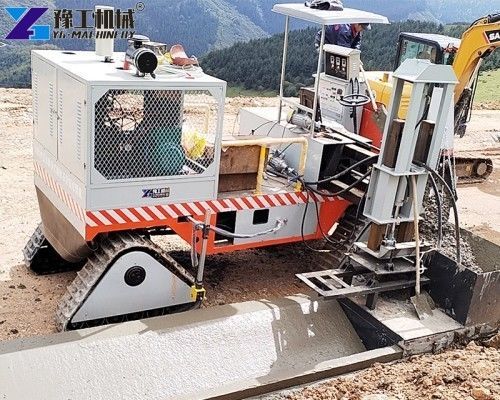

Machine à coffrages glissants YG series

Présentation
Cette machine à bordures en béton assure l'extrusion continue de bordures pour les projets routiers, urbains et d'infrastructure. Par rapport au formage manuel, l'équipement augmente les cadences (extrusion continue typique jusqu'à 3 m/min ≈180 m/h), réduit la main-d'œuvre sur site et garantit une géométrie et un compactage répétables des bordures.

Avantages principaux
La conception de précision maintient les écarts de hauteur et de largeur dans ±5 mm. La combinaison d'une vibration haute fréquence et d'un moteur vibrant accroché améliore le compactage en place et réduit les reprises. L'entraînement hydraulique, la direction automatique et le nivellement rapide permettent une exploitation stable sur terrains variés et contribuent au maintien d'un profil constant.

Technologies clés

• Système d'entraînement hydraulique pour traction stable et transmission de puissance
• Direction automatique et nivellement à réponse rapide (ajustements < 0,5 s)
• Capteurs de profil (soniques ou lasers) pour un guidage continu
• Vibreur haute fréquence avec moteur vibrant pour un meilleur compactage
• Contrôle automatisé du débit de matériau et de l'élévation pour limiter les écarts et le gaspillage

Applications

• Bordures d'accotement autoroutier et barrières médianes
• Bordures de parkings et séparations de pistes cyclables
• Gouttières pluviales et bordures de canaux de drainage
• Drenages de bord de piste d'aéroport et ouvrages d'infrastructure de précision
• Aménagements paysagers et projets nécessitant des moules interchangeables

Modèles et variantes (résumé)

• YG-20 — version portable sur roues
• YG-30 — version portable sur chenilles

Paramètres du produit (tableau)
Model | YG-20 | YG-30
Type | Portable wheel type | Crawler portable
Système de direction | Automatic steering system | Automatic steering system
Moteur | 65 kW, moteur diesel turbocompressé 4 cylindres AC380V | 65 kW
Vitesse nominale | 1500 rpm |
Taille de bordure | Hauteur ≤ 600 mm, largeur ≤ 2000 mm | Hauteur ≤ 1100 mm, largeur ≤ 2000 mm
Méthode de formage | Vibreur haute fréquence, moteur vibrant attaché (les deux modèles)
Rayon de braquage minimal | 6800 mm | 6800 mm
Vitesse de pavage | 1–7 m/min réglable | 1–10 m/min
Volume de trémie | 1 m³ | 1 m³
Taille machine | 5000 × 2400 × 2800 mm | 5200 × 2400 × 2800 mm
Poids | 6000 kg | 7000 kg

Remarques de performance
La capacité d'extrusion continue est typiquement jusqu'à 3 m/min (≈180 m/h) selon les conditions de chantier et le mélange de matériau. La précision est généralement de ±5 mm ; les dimensions de formage s'adaptent via des moules interchangeables pour répondre aux exigences de drainage ou architecturales.

Retour sur investissement (ROI)
La durée de vie industrielle dépasse fréquemment 10 ans. La réduction des besoins en main-d'œuvre, l'augmentation du rendement quotidien et la diminution des pertes de matériau (jusqu'à ~15% de déchets en moins vs. méthodes manuelles) favorisent un ROI rapide sur projets moyens à grands.

Exemple de projet
Sur un projet routier en climat chaud, la machine a maintenu une production journalière soutenue jusqu'à 1,5 km/jour en assurant un contrôle hydraulique stable et une pose rapide pour éviter la prise prématurée.

Spécifications techniques

• Modèles : YG-20, YG-30
• Puissance moteur : ≈65 kW (diesel turbocompressé 4 cylindres, AC380V indiqué)
• Vitesse nominale : 1500 rpm (YG-20 indiqué)
• Plage de vitesse de pavage : YG-20 = 1–7 m/min ; YG-30 = 1–10 m/min
• Extrusion continue maximale (exemple) : jusqu'à 3 m/min (dépend du chantier) ≈180 m/h
• Méthode de formage : Vibreur haute fréquence avec moteur vibrant
• Capacité bordure : YG-20 hauteur ≤600 mm, largeur ≤2000 mm ; YG-30 hauteur ≤1100 mm, largeur ≤2000 mm
• Volume de trémie : 1 m³
• Rayon de braquage minimal : 6800 mm
• Dimensions machine : YG-20 = 5000×2400×2800 mm ; YG-30 = 5200×2400×2800 mm
• Poids : YG-20 = 6000 kg ; YG-30 = 7000 kg
• Direction : Système de direction automatique
• Précision typique : ±5 mm
