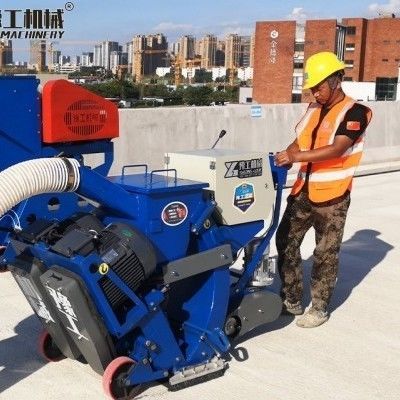

Grenailleuse monodisque YG series

à 2 turbinespour le solpour métal

Présentation
Cette machine de grenaillage de sol est conçue pour la préparation des surfaces industrielles en béton et sur acier avant application de revêtements ou la pose d'un overlay. Elle génère des profils CSP 3–5 et intègre le recyclage des billes et la collecte des poussières pour limiter la perte d'abrasif et la contamination en suspension.

Points opérationnels clés et conseils

• L'efficacité et le motif de grenaillage dépendent de l'angle correct de la cage de réglage : de petites erreurs déplacent le centre du motif et réduisent l'énergie d'impact sur la largeur de travail.
• Pour l'enrobé ou les résidus élastomères collants, augmentez la vitesse d'avance pour réduire l'encrassement des séparateurs et le gainage des billes.
• Inspectez l'usure des lames quotidiennement et remplacez l'ensemble de lames appariées lorsque l'épaisseur atteint environ 2/3 de l'original pour éviter le déséquilibre des roulements.
• Sur les chantiers humides, purgez la cuve de l'aspirateur à la fin de chaque poste pour prévenir la formation de croûtes et la détérioration prématurée des filtres.

Paramètres (tableau fabricant)
Modèles : YG-270 (Simple) | YG550/600 (Double) | YG-850 (Double)
Diamètre roue de projection : 200 mm
Largeur de travail : 270 mm | 550/600 mm | 800 mm
Vitesse d'avancement : 0,5–20 m/min | 0,5–33 m/min | 0,5–33 m/min
Efficacité nettoyage béton : ≥180 m2/h | ≥400 m2/h | ≥600 m2/h
Efficacité nettoyage acier : 15–25 m2/h | 75–100 m2/h | 100–160 m2/h
Diamètre sortie poussière : 120 mm | 150 mm | 150 mm
Diamètre conseillé des billes : 1,2–1,5 mm | 1,5–1,8 mm | 1,5–1,8 mm
Consommation billes : ~10 g/m2
Aspirateur : aspirateur automatique à contre-lavage à sept ou huit cœurs (selon modèle)
Puissance roue de projection : 11 kW | 11*2 kW | 15*2 kW
Puissance moteur d'avancement : 0,5 kW | 1,5 kW | 1,5 kW
Dimensions (mm) : 1000×300×1100 | 1950×720/775×1400 | 1950×1020×1550
Poids : 150 kg | 570 kg | 700 kg
Alimentation : 400V, 50Hz, 100A, prise CEE

Roue de projection, lames et recyclage de l'abrasif
Le constructeur équipe la machine de lames en fonte alliée haute chrome (Cr12MoV) prévues pour des régimes élevés (~2800 tr/min) avec une durée de vie d'un jeu de lames estimée à 150–180 heures en fonctionnement continu. La chambre de rebond est doublée en acier manganèse (Mn12) et une géométrie de joints en labyrinthe dirige les billes vers un séparateur cyclone, atteignant ~99,5% d'efficacité de séparation par lavage d'air et réduisant les besoins de complément d'abrasif.

Maintenance et bonnes pratiques

• Maintenez la propreté des billes : écartez les billes contaminées par des scories, pierres ou débris pour éviter une usure accélérée des lames et des revêtements.
• Surveillez le débit d'air de l'aspirateur : une baisse du flux permet l'accumulation de poussière dans la chambre de rebond, dégradant la trajectoire des projectiles et la productivité.
• Remplacez les jeux de lames par groupes appariés et vérifiez l'équilibrage dynamique pour préserver roulements et broches.

FAQ (sélection)

• Motif inégal creusant plus d'un côté — vérifiez les joints périphériques en caoutchouc (usure ou déchirure) et réalignez la plaque d'échelle de la cage de contrôle.
• Comment prolonger la durée de vie des lames et des revêtements — n'utiliser que des médias propres et de taille appropriée ; les médias contaminés ou pierreux augmentent fortement l'usure.
• Peut-elle retirer un mortier >5 mm ? — Le grenaillage est efficace pour la laitance et les revêtements fins (CSP 3–5). Pour plus de 5 mm, retirer d'abord la masse avec un scarificateur puis finir au grenaillage.

Caractéristiques / spécifications techniques

• Brand: YG Machinery China
• Nom commercial : YG Floor Shot Blasting Machine
• Modèles disponibles : YG-270 (Simple), YG550/600 (Double), YG-850 (Double)
• Diamètre roue : 200 mm
• Largeurs de travail : 270 / 550–600 / 800 mm
• Vitesse d'avancement : 0,5–20 m/min (YG-270); jusqu'à 33 m/min (YG550/600, YG-850)
• Efficacité nettoyage béton : ≥180 / ≥400 / ≥600 m2/h
• Diamètre conseillé des billes : 1,2–1,5 mm ou 1,5–1,8 mm
• Consommation billes : environ 10 g/m2
• Sortie poussière : 120 mm ou 150 mm
• Puissance roue : 11 kW / 11*2 kW / 15*2 kW
• Alimentation : 400V, 50Hz, 100A, prise CEE
• Poids : 150 kg / 570 kg / 700 kg
