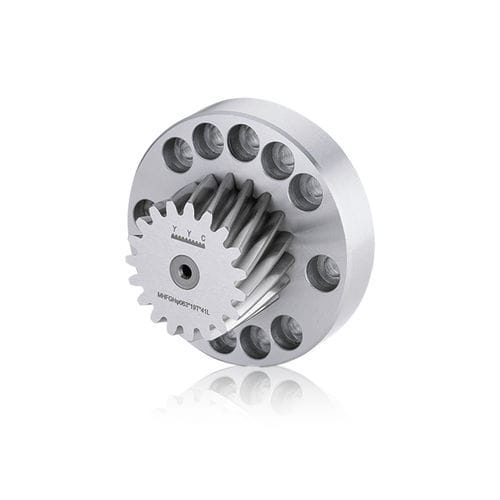

Roue dentée cylindrique MHGC0500121-DIN6-FW125-2à denture hélicoïdaleà brideen acier
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- cylindrique
- Denture
- à denture hélicoïdale
- Configuration
- à bride
- Matériau
- en acier, en acier au carbone
- Autres caractéristiques
- rectifiée, de précision
Description
Présentation du produit
Bride
Données techniques
Caractéristiques / Spécifications
- Pignon hélicoïdal
- Matériau du pignon : SCM415
- Angle d'hélice gauche : 19°31'42"
- Traitement de surface : trempe de cémentation HRC60±2
- Dents cémentées et rectifiées
- Matériau de la bride : acier doux S45C
Bride
- Diamètre primitif de la bride (ød5) : 125 mm
- Axe de bride (ød1) : 80,0 mm
- Spécification des boulons : 12 - M10 x 30°
Données techniques
- Module (M) : 5
- Qualité (Q) : DIN6
- Nombre de dents (Z) : 12
- øD : 78,66 mm
- ød2 : 148 mm
- Diamètre primitif (ød) : 63,662 mm
- Diamètre primitif en travail (ødwz) : 68,662 mm (plage ＞70)
- Facteur de correction de profil (x) : 0,50
- Plage de force d'avance max : 20-40 kN
- Force d'avance max : 35,31 kN
- ød3 : 18 mm
- ød4 : 11,0 mm
- W1 : 55 mm
- W2 : 80 mm
- W3 : 11,0 mm
- W4 : 5,0 mm
- Masse : 2,50 KG
- Unité : mm
Caractéristiques / Spécifications
- Référence produit : MHGC0500121-DIN6-FW125-2
- Module : 5
- Qualité : DIN6
- Matériau du pignon : SCM415
- Angle d'hélice : 19°31'42" (gauche)
- Traitement thermique : cémentation HRC60±2, dents rectifiées
- Matériau de la bride : S45C
- PCD bride : 125 mm
