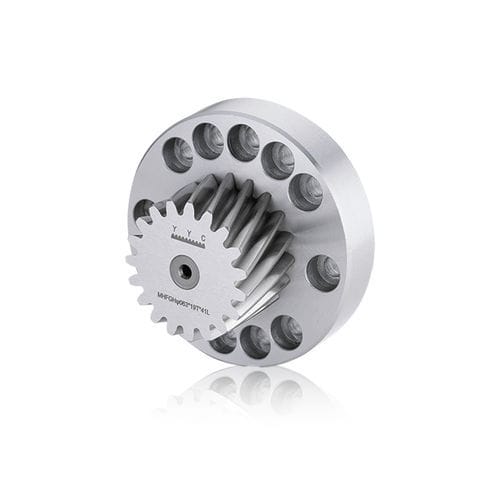

Roue dentée cylindrique MHGC0400171-DIN6-FW125-2à denture hélicoïdaleà brideen acier
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- cylindrique
- Denture
- à denture hélicoïdale
- Configuration
- à bride
- Matériau
- en acier, en acier au carbone
- Autres caractéristiques
- de précision, rectifiée
Description
Aperçu du produit
Données techniques
Caractéristiques clés
- Pignon : Matériau SCM415 ; Angle d'hélice : gauche 19°31'42" ; Trempe de surface (cémentation) ; Dents : cémentées et rectifiées ; Dureté : HRC60±2
- Bride : Matériau : S45C (trempé doux)
Données techniques
- Modèle / Référence : MHGC0400171-DIN6-FW125-2
- Module (M) : 4
- Qualité (Q) : DIN6
- Nombre de dents (Z) : 17
- Diamètre extérieur (øD) : 80.15 mm
- Diamètre primitif (ød) : 72.15 mm
- ød2 : 148 mm
- ød3 : 18 mm
- ød4 : 11.0 mm
- Diamètre primitif bride (ød5) : 125 mm
- Axe de bride (ød1) : 80.0 mm
- Spécification des boulons : 12 - M10 x 30°
- Plage de force d'avance max : 20-40 kN ; Force d'avance max : 32.33 kN
- Masse : 0.80 kg
- Plage diamètre primitif en service (ødwz) : >70 mm ; Diamètre primitif en service (ødwz) : 72.15 mm
- Dimensions W1 / W2 / W3 / W4 : 45 / 70 / 11.0 / 5.0 mm
- Figure : 2 ; Facteur de correction de profil (x) : 0.00
- Unité : mm
Caractéristiques clés
- Dents du pignon : cémentées et rectifiées
- Angle d'hélice gauche destiné à des accouplements spécifiques
- Bride avec schéma de perçage standard (ød5 = 125 mm)
