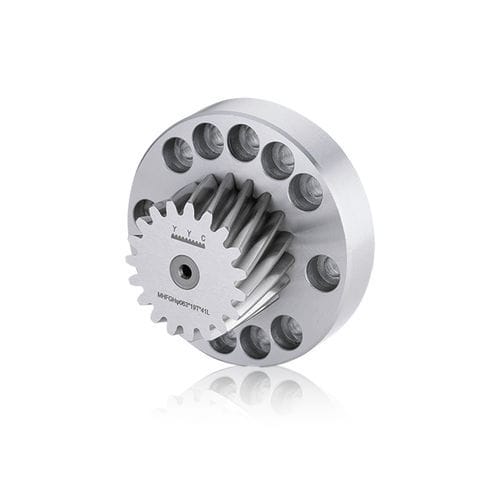

Roue dentée cylindrique MHGC0400201-DIN6-FW125-2à denture hélicoïdaleà brideen acier
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- cylindrique
- Denture
- à denture hélicoïdale
- Configuration
- à bride
- Matériau
- en acier, en acier au carbone
- Applications
- pour transmission, industrielle
- Autres caractéristiques
- rectifiée
Description
Présentation
Matériaux et traitement
Géométrie
Données techniques
Bride et montage
Remarques
- Pignon à bride soudée
- Modèle : MHGC0400201-DIN6-FW125-2
- Usage prévu : boîtes de vitesses, entraînements et transmissions industrielles
Matériaux et traitement
- Matériau du pignon : SCM415
- Traitement thermique : cémentation et trempe à HRC60±2
- Dents : cémentées et rectifiées
- Matériau de la bride : acier doux S45C
Géométrie
- Module (M) : 4
- Nombre de dents (Z) : 20
- Angle d'hélice : gauche 19°31'42"
- Précision : DIN6
Données techniques
- øD : 92,88 mm
- ød2 : 148 mm
- Diamètre primitif ød : 84,883 mm
- Plage de force d'avance maximale : >40 kN
- Force d'avance maximale : 40,05 kN
- Poids : 1,50 kg
Bride et montage
- Axe de bride ød1 : 80,0 mm
- Spécification des boulons : 12 - M10 x 30°
- ød3 : 18 mm, ød4 : 11,0 mm, Cercle de fixation de la bride ød5 : 125 mm
- W1 : 45 mm, W2 : 70 mm, W3 : 11,0 mm, W4 : 5,0 mm
Remarques
- Unités : mm sauf indication contraire
- Référence plan : 2
