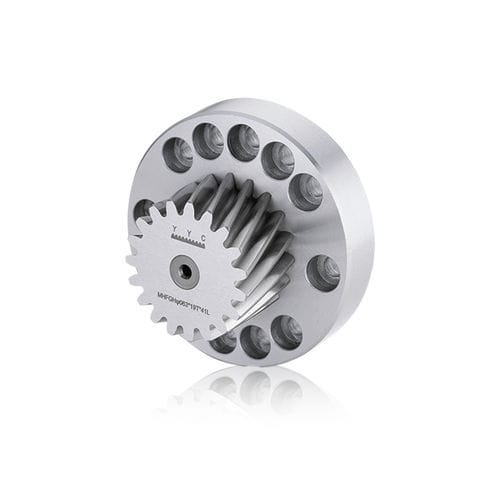

Roue dentée cylindrique MHGC0400122-DIN6-FW125-2à denture hélicoïdaleà brideen acier
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- cylindrique
- Denture
- à denture hélicoïdale
- Configuration
- à bride
- Matériau
- en acier, en acier au carbone
- Autres caractéristiques
- rectifiée, de précision, trempé
Description
Produit
Données techniques
Caractéristiques / Spécifications techniques
- Pignon
- Modèle : MHGC0400122-DIN6-FW125-2
- Matériau : SCM415
- Angle d'hélice gauche : 19°31'42"
- Traitement : cémentation et trempe, dureté HRC60±2 ; surface dentée rectifiée après traitement
- Matériau de la bride : S45C
Données techniques
- Module (M) : 4
- Précision (Q) : DIN6
- Nombre de dents (Z) : 12
- Dent de base / diamètre primitif (ød) : 50,93 mm
- øD : 62,93 mm
- ød2 : 148 mm
- Plage de charge maximale d'entraînement : 20–40 kN
- Charge maximale d'entraînement : 22,62 kN
- Poids : 0,70 kg
- W1 : 45 mm
- Dessin : 2
- Coefficient de déport (x) : 0,50
- Plage diamètre primitif d'engrènement (ødwz) : 50–70 mm
- Diamètre primitif d'engrènement (ødwz) : 54,93 mm
- Arbre de bride (ød1) : 80,0 mm
- Spécification des vis : 12 - M10 x 30°
- ød3 : 18 mm
- ød4 : 11,0 mm
- Diamètre primitif de la bride (ød5) : 125 mm
- W2 : 70 mm
- W3 : 11,0 mm
- W4 : 5,0 mm
- Unités : mm
Caractéristiques / Spécifications techniques
- Modèle : MHGC0400122-DIN6-FW125-2
- Module : 4
- Précision : DIN6
- Dents : 12
- Diamètre primitif (ød) : 50,93 mm
- Diamètre primitif d'engrènement (ødwz) : 54,93 mm (plage 50–70 mm)
- øD : 62,93 mm
- ød2 : 148 mm
- Diamètre primitif de la bride (ød5) : 125 mm
- Arbre de bride (ød1) : 80,0 mm
- Visserie : 12 - M10 x 30°
- Charge maximale d'entraînement : 22,62 kN (plage 20–40 kN)
- Poids : 0,70 kg
- Matériau de l'engrenage : SCM415
- Traitement denté : cémentation et trempe, dureté HRC60±2, rectification après trempe
- Matériau de la bride : S45C
- Autres dimensions : W1=45 mm, W2=70 mm, W3=11,0 mm, W4=5,0 mm, ød3=18 mm, ød4=11,0 mm
