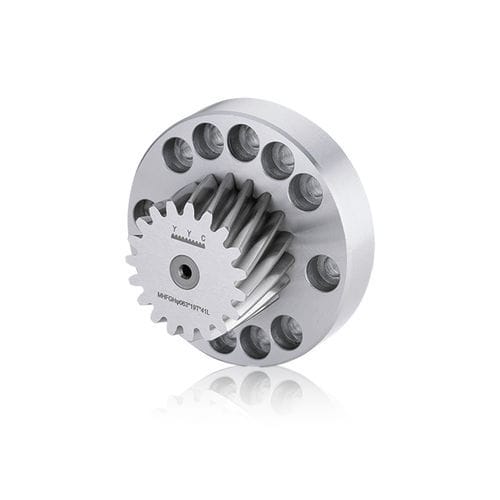

Roue dentée cylindrique MHGC0200123-DIN6-FW080-2

à denture hélicoïdaleà brideen acier

Présentation du produit
Pignon hélicoïdal conçu pour la transmission de puissance et le montage sur bride. Matériau du pignon : SCM415 avec dents trempées en surface et rectifiées (HRC60±2). Matériau de la bride : S45C (matière douce).

Données techniques
Modèle : MHGC0200123-DIN6-FW080-2
Module (M) : 2
Qualité (Q) : DIN6
Nombre de dents (Z) : 12
Pignon øD : 31.46 mm
ød2 : 100 mm
Diamètre primitif (ød) : 25.465 mm
Diamètre primitif de travail (ødwz) : 27.465 mm (plage ≦50 mm)
Hélice : Gauche, 19°31'42"
Traitement : Dents trempées en surface et rectifiées; dureté HRC60±2
Plage de force d'entraînement maximale : ≦20 kN; Force maximale : 6.91 kN
Diamètre primitif bride (ød5) : 80 mm
Axe bride (ød1) : 50.0 mm
Spécification des boulons : 12 - M8 x 30ﾟ
Autres cotes : ød3 15 mm; ød4 9.0 mm; W1 26 mm; W2 46 mm; W3 9.0 mm; W4 4.0 mm
Poids : 0.10 kg
Unité : mm

Caractéristiques / spécifications techniques

• Modèle : MHGC0200123-DIN6-FW080-2
• Matériau du pignon : SCM415
• Matériau de la bride : S45C (matière douce)
• Hélice : Gauche, 19°31'42"
• Dents : Trempées en surface et rectifiées; dureté HRC60±2
• Module : 2
• Qualité : DIN6
• Nombre de dents : 12
• Force d'entraînement maximale : 6.91 kN (plage ≦20 kN)
• Diamètre primitif bride (ød5) : 80 mm
• Axe bride (ød1) : 50.0 mm
• Spécification des boulons : 12 - M8 x 30ﾟ
• Poids : 0.10 kg
• Unités : mm
