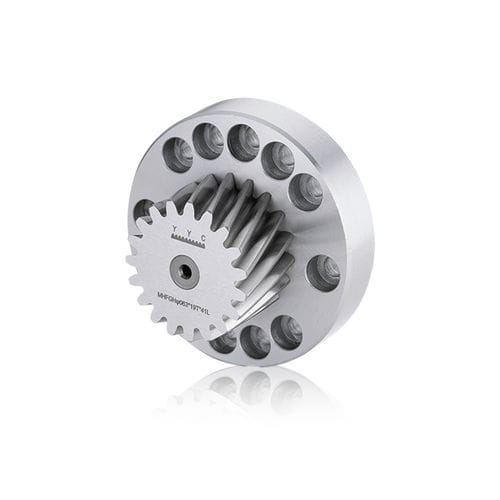

Roue dentée cylindrique MHGC0200122-DIN6-FW063-3à denture hélicoïdaleà brideen acier au carbone
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- cylindrique
- Denture
- à denture hélicoïdale
- Configuration
- à bride
- Matériau
- en acier au carbone, en acier
- Applications
- pour roue dentée, pour transmission
- Autres caractéristiques
- rectifiée, trempé, de précision
Description
Description du produit
Bride
Données techniques
Caractéristiques / spécifications techniques
- Pignon pour transmission mécanique
- Matériau : SCM415
- Angle d'hélice gauche : 19°31′42″
- Cémentation/traitement de surface : dureté HRC60±2 ; dents rectifiées après traitement
Bride
- Matériau : S45C (tendre)
- Diamètre primitif de la bride (ød5) : 63 mm
- Axe de bride (ød1) : 40.0 mm
- Spécification des boulons : 12 - M6 x 22.5°
Données techniques
- Module (M) : 2
- Précision (Q) : DIN6
- Nombre de dents (Z) : 12
- øD : 31.46 mm
- ød2 : 80 mm
- Diamètre primitif (ød) : 25.465 mm
- Diamètre primitif en service (ødwz) : 27.465 mm (plage ≤50 mm)
- Force d'entraînement maximale : 6.91 kN (plage ≤20 kN)
- Poids : 0.10 kg
Caractéristiques / spécifications techniques
- Modèle : MHGC0200122-DIN6-FW063-3
- Matériau du pignon : SCM415
- Hélice : gauche 19°31′42″
- Cémentation : HRC60±2
- Matériau de la bride : S45C (tendre)
- Module : 2
- Précision : DIN6
- Dents : 12
- øD : 31.46 mm
- ød2 : 80 mm
- Ø primitif bride (ød5) : 63 mm
- Axe bride (ød1) : 40.0 mm
- Spécification boulons : 12 - M6 x 22.5°
- Force maxi : 6.91 kN
- Poids : 0.10 kg
- Unité : mm (sauf indication contraire)
