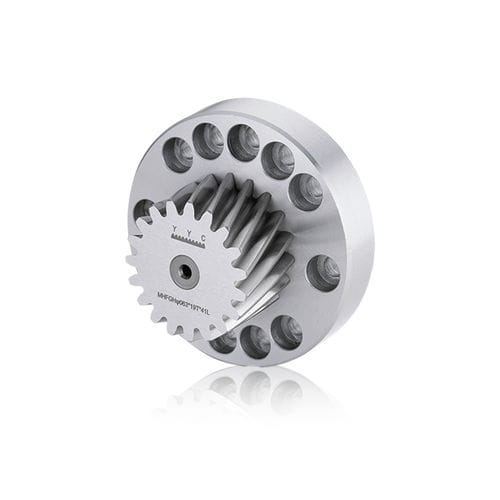

Roue dentée cylindrique MHGC0300192-DIN6-FW125-2à denture hélicoïdaleà brideen acier
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- cylindrique
- Denture
- à denture hélicoïdale
- Configuration
- à bride
- Matériau
- en acier, en acier au carbone
- Applications
- industrielle, pour transmission
- Autres caractéristiques
- rectifiée
Description
Aperçu du produit
Données techniques
Compatibilité et montage
Unités
- Type : Pignon
- Modèle : MHGC0300192-DIN6-FW125-2
- Module : 3 — Qualité : DIN6 — Dents : 19
- Angle d'hélice : Gauche 19°31'42"
- Matériaux : Pignon SCM415 ; Flasque S45C (matière douce)
- Traitement des dentures : Trempé (cémentation) et rectifié ; dureté HRC60±2
Données techniques
- Diamètre primitif (ød) : 60.479 mm
- Diamètre extérieur (øD) : 66.48 mm
- Diamètre arbre (ød2) : 148 mm
- Diamètre primitif du flasque (ød5) : 125 mm
- Alésage flasque (ød1) : 80.0 mm
- ød3 : 18 mm ; ød4 : 11.0 mm
- W1 : 32.5 mm ; W2 : 57.5 mm ; W3 : 11.0 mm ; W4 : 5.0 mm
- Spécification boulons : 12 - M10 x 30°
- Plage de force d'avance max : 20–40 kN (max : 21.30 kN)
- Poids : 0.50 kg
- Fig. : 2 ; Coefficient de correction de profil (x) : 0.00
- Plage diamètre primitif de travail (ødwz) : 50–70 mm (ødwz de travail : 60.479 mm)
Compatibilité et montage
- Conçu pour montage sur flasque (ød5 = 125 mm) avec le schéma de perçage indiqué
- Convient pour boîtes de vitesses et entraînements industriels en module 3 et qualité DIN6
Unités
- Toutes les dimensions en mm sauf indication contraire
- Forces en kN ; poids en kg
