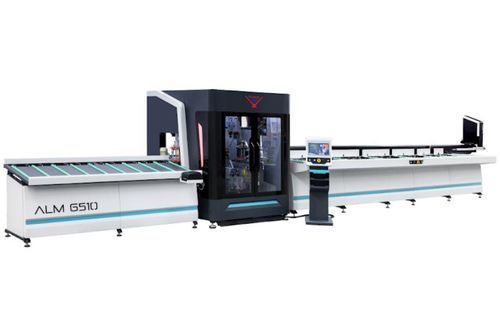

Centre de découpe et d'usinage multifonction ALM 6510

CNCpour profilés en aluminiumpour profilés en PVC

Présentation
Les ALM 6510 / ALM 6510 AT sont des centres d'usinage et de coupe CNC 8 axes conçus pour le traitement des profilés aluminium (et PVC). Les machines réalisent des opérations multi-face : fraisage, perçage pour clé/charnière/poignée, rainurage d'évacuation d'eau, marquage et coupe à la scie. Un convoyeur automatique de 7 profilés alimente la machine et une pince pneumatique 3 axes positionne chaque profilé pour permettre le fraisage et la coupe simultanés. La scie effectue des découpes en série entre 45° et 135°. Un marquage par code-barres facilite la traçabilité pour le sertissage et l'assemblage en aval.

Caractéristiques générales

• Commande de mouvement servo CNC 8 axes
• Unités entièrement automatisées pour l'alimentation, le transport, le positionnement, la coupe et le transfert
• Opérations sur les quatre faces des profilés aluminium/PVC : fraisage, perçage clé/charnière/poignée, marquage, rainures d'évacuation, coupe
• Pince pneumatique 3 axes pour un positionnement précis
• Systèmes de bridage automatiques horizontaux et verticaux
• Capacité de production : 1 200–1 400 mètres linéaires par poste de 8 heures
• Convoyeur automatique avec capacité de chargement de 7 profilés
• Scie à plongée servo contrôlée Ø550 mm — plage de coupe 45°–135°
• PC sous Windows avec écran tactile 15,6'' pour l'interface opérateur
• Connexion bureau à distance pour assistance technique
• Possibilité d'effectuer fraisage et coupe simultanément
• Logiciel ergonomique compatible avec les programmes CAO
• Reconnaissance automatique des profilés cadre/ouvrant via base de données
• Contrôle automatique des dimensions largeur/hauteur des profilés
• Systèmes automatiques de lubrification et de refroidissement par pulvérisation d'outil
• Contrôle de sécurité basse pression et éclairage intérieur LED

Accessoires standards

• 11 moteurs et porte-outils pour opérations de fraisage à 90° et 45°
• Imprimante code-barres
• Clôture de sécurité autour de la machine
• Clavier et souris

Accessoires optionnels

• Convoyeur d'évacuation des copeaux incliné
• Extracteur à aspiration VCE 4000
• Équipements logistiques d'atelier
• Lame de rechange Ø550 mm
• Forets de rechange Ø8
• Forets de rechange Ø5
• Moteurs et outils supplémentaires pour l'ouverture des rainures d'évacuation d'eau (ALM 6510 AT)

Spécifications techniques

• Électrique : 29 kW, 58 A / 400 V AC 3P+PE / 50/60 Hz
• Vitesse broche fraisage : 3 000 tr/min
• Vitesse broche scie : 12 000 tr/min
• Dimensions scie : D = Ø550 mm ; d = Ø30 mm
• Débit d'air / aspirateur : 250 L/min
• Pression d'air : 6–8 bar
• Dimensions (L × l × H) : 2000 × 1 172 × 2 310 mm
• Poids : 4 106 kg / 3 650 kg
