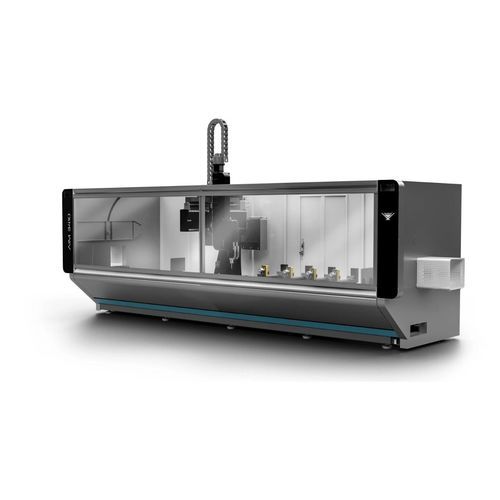

Centre de découpe et d'usinage CNC AIM 3410

pour profilés en aluminiumpour profilés en PVC

Présentation
Les modèles AIM 3410 et AIM 3410 CBN sont des centres d'usinage CNC 4 axes conçus pour l'usinage des profils aluminium et PVC. L'axe 4 permet d'opérer sur trois faces du profil. Le magasin d'outils en ligne et mobile, monté sur la tête d'usinage, réduit le temps de changement d'outil et facilite les applications façade grâce à la scie Ø180 mm. La machine intègre la reconnaissance automatique des pinces et une cabine mobile avec fenêtre en polycarbonate pour le contrôle sécurisé par l'opérateur.

Caractéristiques générales

• Commande CNC sur 4 axes (axe 4 pour usinage sur 3 faces)
• Magasin d'outils mobile en ligne : capacité 7 outils de coupe + 1 scie (configuration possible à 8 outils)
• Reconnaissance et positionnement automatique des pinces
• Unité de refroidissement par pulvérisation pilotée par PLC
• Quatre pinces automatiques de profil en standard
• Un appui pneumatique pour réinitialisation en X (second appui en option)
• Système de graissage cartouche pour les axes X, Y et Z
• Programme CAM spécifique fourni par le fabricant
• Barrière de sécurité opérateur et cabine mobile avec fenêtre polycarbonate
• Écran tactile couleur 15" ; import de programmes via USB ; compatibilité ISO "G"
• Assistance technique via connexion à distance ; interface multilingue
• Cabine d'insonorisation en option et éclairage LED
• Structure en acier et portique conçu pour la dynamique d'usinage
• Contrôleur portatif en option pour vérification à sec

Accessoires standard

• Clavier et souris pour la programmation
• Clôture de sécurité autour de la machine
• 4 x pinces de profil
• 1 x appui pneumatique côté gauche
• Bac à copeaux intégré dans la structure

Options

• Ensemble d'outils et porte‑outils : 6 fraises (2 x Ø5, 1 x Ø6, 1 x Ø8, 1 x Ø10, 1 x Ø12) ; 8 porte‑outils HSK F63 ; 6 mandrins (3 x Ø5‑6, 1 x Ø7‑8, 1 x Ø9‑10, 1 x Ø11‑12) ; 4 butées de hauteur de moule
• Second appui de référence profil côté droit pour machine standard
• Second appui de référence profil côté droit pour machine cabine
• Dispositif de mesure automatique de longueur d'outil
• Kit de scies spéciales
• Contrôleur portatif
• Logiciel CAMQUIX 4 AXIS (CAMPROX) pour AIM 3410
• Logiciel UNILINK ONBOARD 4 AXIS (AIM 3410)
• Unité de serrage additionnelle pour AIM 3410
• Lecteur de codes à barres
• Climatisation pour armoire électrique
• Version cabinetisée (AIM 3410 CBN)

Tableau des spécifications techniques
Alimentation : 11,5 kW / 25 A / 400 V AC 3P+PE / 50/60 Hz.
Broche perçage/fraisage : 3 000 tr/min
Rotation scie : 24 000 tr/min
Capacité de scie : D Ø180 mm, alésage Ø30 mm
Débit d'air / aspiration : 250 L/min
Pression d'air de service : 6‑8 bar
Dimensions (L×l×H) : 241 × 516 × 285
Poids : 1 850 kg (brut) / 1 430 kg (net)

Spécifications techniques

• Modèle : AIM 3410 (également disponible en version cabinetisée AIM 3410 CBN)
• Commande : CNC 4 axes (4e axe pour usinage sur 3 faces)
• Vitesses de broche : fraisage 3 000 tr/min ; scie 24 000 tr/min
• Alimentation : 11,5 kW / 25 A / 400 V AC 3P+PE / 50/60 Hz
• Lame de scie : Ø180 mm (alésage Ø30 mm)
• Magasin d'outils : mobile en ligne monté sur la tête ; capacité 7 fraises + 1 scie (configurable)
• Reconnaissance et positionnement automatique des pinces
• Standard : 4 pinces automatiques de profil
• Appui pneumatique en X (1 standard, 2e en option)
• Graissage cartouche pour axes X, Y, Z ; refroidissement par pulvérisation PLC
• Support logiciel CAM ; programmation ISO G ; import USB
• Consommation d'air : 250 L/min ; pression de service 6‑8 bar
• Dimensions et poids comme indiqué ci‑dessus
• Sécurité : barrière opérateur, cabine mobile avec fenêtre polycarbonate, éclairage LED, insonorisation
