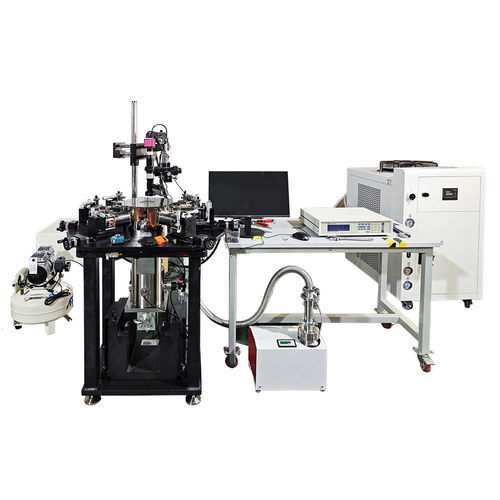

Station de mesures sous pointes magnétique DXTPS4V

cryogéniquesous videcryomagnétique

Aperçu

La station de microsondage cryogénique DXTPS4V intègre un contrôle de température ultra‑basse (4,2 K–350 K) et un solénoïde supraconducteur (±2,5 T) sur une plate‑forme sans cryogène, pour la caractérisation électrique et magnétique de matériaux et dispositifs. Conçue pour la recherche avancée en physique de la matière condensée, science des matériaux et tests de dispositifs quantiques. Principales caractéristiques : chambre sous vide en acier inoxydable avec hublot, contrôle multi‑canaux de température, bras de sondes triaxiaux et alimentation magnétique bipolaire haute stabilité.

Composants inclus

• 1) Station de microsondage cryogénique — Qté : 1 : station 2″ sans cryogène avec chambre sous vide en acier inoxydable, couvercle supérieur amovible (hublot ≥ 63 mm) ; six ports de sonde ; un port pour manomètre ; port gaz avec mise à l'air rapide ; joints torique Buna‑N ; vide meilleur que 1×10⁻3 Torr à température ambiante avec pompage adapté.
• 2) Contrôle et surveillance de la température — Qté : 1 : contrôleur multi‑canaux CTC100 avec deux boucles PID automatisées ; contrôle indépendant du plateau échantillon et de l’écran radiatif ; stabilité < ±50 mK sous 100 K et < ±100 mK ailleurs ; capteurs/chauffages sur plateau, aimant, écran radiatif et plate‑forme secondaire ; pilotes LabVIEW fournis.
• 3) Microscope numérique — Qté : 1 : objectif zoom manuel 7:1, tube caméra, lentille inférieure 1×, caméra CCD couleur USB2.0 mégapixel, éclairage coaxial ; résolution ≈ 4 µm.
• 4) Porte‑échantillon — Qté : 1 : plateau 2″ mis à la terre, cuivre OFHC plaqué or, accepte échantillons jusqu'à 2″ de diamètre.
• 5) Bras de sonde triaxiaux DC XYZ manipulés — Qté : 4 ensembles (6 bras triaxiaux DC au total) : X 50 mm, Y 25 mm, Z 25 mm ; résolution 40 TPI (~3 mm) ; soufflets pour mouvement complet ; câblage triaxial et traversées ; sondes ancrées thermiquement avec tresses OFC.
• 6) Groupe froid (chiller) — Qté : 1 : refroidisseur 15 kW @ 25 °C ; capacité nominale 8 kW @ 25 °C ; contrôle marche/arrêt ; précision ±1 °C ; plage 5–35 °C ; 220 V 50 Hz ; inclut filtre, alarmes et tuyauteries/câbles standard.
• 7) Groupe de pompage moléculaire — Qté : 1 : inclut groupe de pompe moléculaire et pompe à vide sèche frontale MVP 015 ; pré‑étage 3 m³/h (50 Hz) ; extraction N2 67 L/s ; bride pompe moléculaire optionnelle DN63/40 ; vide extrême < 1×10⁻7 hPa.
• 8) Aimant supraconducteur — Qté : 1 : solénoïde supraconducteur, champ central ±2,5 T ; uniformité 0,5 % sur sphère 10 mm / 1 % sur sphère 20 mm ; direction du champ perpendiculaire à la surface d'échantillon ; courant max 100 A ; relation courant–champ calibrée.
• 9) Alimentation magnétique — Qté : 1 : alimentation DC vraie bipolaire, -100 A à +100 A, ±5 V ; stabilité < 50 ppm/h ; fonctionnement en quatre quadrants ; interfaces RS‑232C et GPIB ; sous‑routine LabVIEW fournie.
• 10) Sonde basse température — Qté : 10 : sondes protégées avec garde plaqué or relié à la masse coaxiale (trois connecteurs coaxiaux) ; permet fuites < 100 fA ; options de pointe : 1 µm, 5 µm, 10 µm.

Caractéristiques techniques

• Plage de température : 4,2 K – 350 K.
• Chambre sous vide : acier inoxydable ; couvercle supérieur amovible avec hublot ≥ 63 mm.
• Classe de vide : meilleur que 1×10⁻3 Torr à température ambiante avec pompage approprié.
• Ports de sonde : six ports ; un port manomètre ; joints torique Buna‑N ; port gaz avec évent pour mise à l'air rapide.
• Plateau échantillon : 2″ mis à la terre, cuivre OFHC plaqué or, supporte jusqu'à 2″ de diamètre.
• Contrôle température : contrôleur CTC100 avec deux boucles PID ; contrôle indépendant plateau/écran ; stabilité < ±50 mK sous 100 K, < ±100 mK ailleurs ; capteurs/chauffages multiples et résistances 100 W ; pilotes LabVIEW.
• Microscope : zoom manuel 7:1, caméra CCD USB2.0, éclairage coaxial, résolution ≈ 4 µm.
• Bras de sonde : bras triaxiaux DC XYZ (6 bras) ; X 50 mm, Y 25 mm, Z 25 mm ; résolution 40 TPI (~3 mm) ; soufflets et ancrage thermique par tresses OFC.
• Chiller : 15 kW @ 25 °C (chiller), nominal 8 kW @ 25 °C ; précision ±1 °C ; plage 5–35 °C ; 220 V 50 Hz ; inclut filtre, alarmes et tuyauteries.
• Groupe de pompage moléculaire : MVP 015 frontale ; pré‑étage 3 m³/h (50 Hz) ; extraction N2 67 L/s ; vide extrême < 1×10⁻7 hPa ; masse ≈ 17 kg.
• Aimant supraconducteur : solénoïde, ±2,5 T max ; uniformité 0,5 % (10 mm) / 1 % (20 mm) ; courant max 100 A.
• Alimentation magnétique : vraie bipolaire DC, -100 A à +100 A, ±5 V, stabilité < 50 ppm/h ; RS‑232C et GPIB ; sous‑routine LabVIEW.
• Mesures basse température : protection par garde, trois connecteurs coaxiaux, fuites < 100 fA ; pointes 1 µm / 5 µm / 10 µm.

Applications

• Caractérisation électrique et magnétique de couches minces, hétérostructures et dispositifs.
• Tests de dispositifs quantiques (qubits, SNSPD, dispositifs à électron unique).
• Recherche en matière condensée et science des matériaux sous température et champ magnétique contrôlés.

Interfaces et logiciels

• Pilotes LabVIEW et sous‑routines fournis pour le contrôle de la température et de l'aimant.
• Interfaces de l'alimentation : RS‑232C et GPIB ; contrôle hôte et acquisition de données pris en charge.
• Raccordements standards d'alimentation et de refroidissement ; surveillance du chiller et des pompes avec alarmes.
