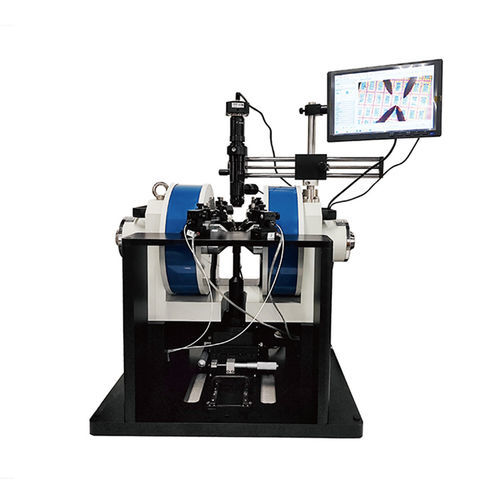

Station de mesures sous pointes magnétique DX1PS1

La station de sondage à champ magnétique dans le plan (1D) DX1PS1 fournit un champ magnétique contrôlé dans le plan pour des mesures électriques et micro-ondes sur petits échantillons. Elle intègre une surveillance du champ en temps réel et une rotation programmable de l'échantillon pour les essais d'anisotropie et de magnétotransport.

Principales caractéristiques

• Fournit un champ magnétique uniforme dans le plan, adapté aux mesures électriques et micro-ondes sensibles
• Surveillance du champ en temps réel avec haute précision, fine résolution et contrôle en boucle
• Air gap réglable (0–70 mm) pour s'adapter à différents montages d'échantillons
• Rotation programmable dans le plan (360°) pour des mesures automatisées d'anisotropie et de magnétorésistance
• Compatibilité mesures DC et haute fréquence : jusqu'à 4 jeux de sondes DC et au moins 1 sonde micro-ondes ; angle de pénétration des aiguilles jusqu'à 45°

Caractéristiques techniques

• Modèle : DX1PS1
• Direction du champ magnétique : dans le plan
• Intensité maximale du champ : 1 T à 20 mm d'air gap
• Air gap : réglable, 0–70 mm
• Taille d'échantillon (max) : 30 mm × 30 mm
• Mesure DC : jusqu'à 4 jeux de sondes DC ; porte-échantillon Bangwire 8 broches fourni pour effet Hall anormal et mesure du second harmonique
• Mesure haute fréquence : au moins 1 sonde micro-ondes ; angle de pénétration des aiguilles jusqu'à 45°
• Table d'échantillon : course XY horizontale ±15 mm, sensibilité de réglage 1 µm ; axe T : rotation 360° commandée électroniquement
• Microscope : microscope monoculaire
• Option d'évolution : système de déplacement pouvant être mis à niveau en commande électronique
